П3-34 – Измеритель электромагнитных полей

Блок управления и индикации «НТМ-Терминал» (без измерительных антенн):

34 500,00 руб.

  • Обязательно выбрать одну-три измерительную антенну (без них прибор не работает).

    • +30000 руб.
    • +30000 руб.
    • +55500 руб.
    • +52000 руб.
    • +62500 руб.
  • Описание
  • Комплектация
  • Технические характеристики
  • Отзывы (2)

Описание прибора П3-34:

Измеритель параметров электромагнитного поля П3-34 с первичной поверкой предназначен для:

  • измерений плотности потока электромагнитной энергии (ППЭ) в диапазоне 300 МГц-18 ГГц (антенна АП 3-34 СВЧ);
  • средних квадратических значений напряженности электрического поля (Е) в диапазоне 30 МГц-300 МГц (антенна АП 3-34 Е);
  • средних квадратических значений напряженности магнитного поля (Н) в диапазоне 30 МГц-50 МГц (антенна АП 3-34 Н).

Измеритель электромагнитных полей П3-34 предназначен для измерений плотности потока электромагнитной энергии (ППЭ), средних квадратических значений (СКЗ) напряженности электрического и магнитного полей ( НЭП и НМП соответственно) в режиме непрерывного генерирования.

Область применения измерителя ПЗ-34:

  • при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах;
  • при проведении работ по оценке соответствия средств связи установленным обязательным требованиям;
  • при осуществлении мероприятий государственного контроля (надзора) в сфере связи.

Основные особенности прибора П3-34:

  • трехкоординатные изотропные антенны;
  • большой объем встроенной памяти для записи результатов измерений;
  • высокая точность измерений;
  • обеспечен двухлетней гарантией и сервисной поддержкой изготовителя на весь срок службы;
  • беспроводной канал связи Bluetooth;
  • измерители адаптированы для работы в контрольно-аналитическом комплексе «НТМ-ЭкоМ».
  • единый блок управления;
  • возможность подключения нескольких измерителей к одному блоку управления;
  • эргономичный корпус и удобная клавиатура;
  • цветной дисплей высокого разрешения, обеспечивающий комфортное представление результатов;
  • возможность записи результатов измерений;
  • справочная база нормативной документации

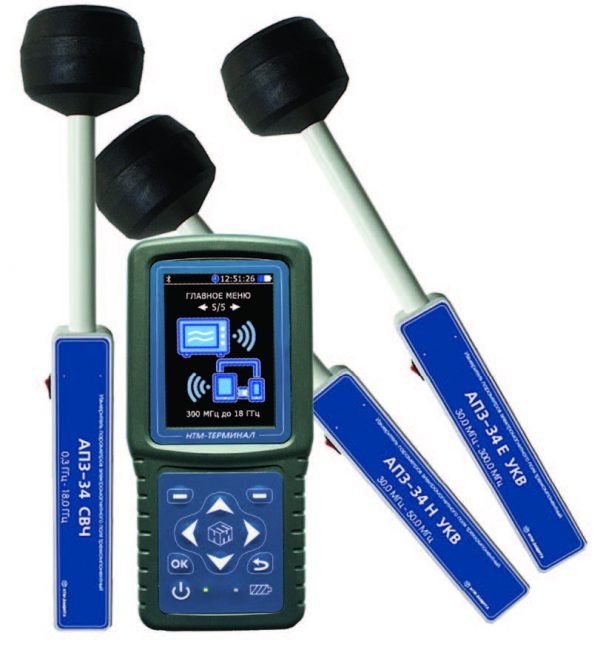

Блок управления и индикации результатов измерений НТМ-Терминал.

  • единый блок управления;
  • возможность подключения нескольких измерителей к одному блоку управления;
  • эргономичный корпус и удобная клавиатура;
  • цветной дисплей высокого разрешения, обеспечивающий комфортное представление результатов;
  • возможность записи результатов измерений;
  • справочная база нормативной документации.

Измерители, входящие в состав П3-34 адаптированы для работы в контрольно-аналитическом комплексе «НТМ-ЭкоМ».

  • возможность проведения мониторинга электромагнитой обстановки на объектах;
  • хранение результатов измерений в архиве программы НТМ-ЭкоМ;
  • анализ полученных результатов на соответствие действующим нормативам;
  • оформление протокола инструментальных измерений.

Процедура «Обновление списка подключений» в «НТМ-ЭкоМ» позволяет добавлять/удалять новые измерители в контактном листе блока НТМ-Терминал. В контактном листе допускается запись до 6 разных средств измерений параметров окружающей среды.

Для прибора ПЗ-34 поставляются методики выполнения измерений согласованные с Росстандартом Методики и внесенные в техническую документацию на Измерители.

Принцип действия измерителей, входящих в состав прибора П3-34 состоит в преобразовании измеряемого переменного электромагнитного поля с помощью трехкомпонентных датчиков (антенн) в колебания электрического напряжения, детектирования и усиления сигналов с последующей оцифровкой и анализом сигналов. Для индикации используется блок “НТМ-Терминал”
В состав измерителей входят антенны-преобразователи электромагнитного поля в постоянное напряжение, блок операционного усилителя, блок процессорной обработки и кодирования результатов измерения, блок приемо-передающего радиоканала для связи с устройством управления и отображения информации.

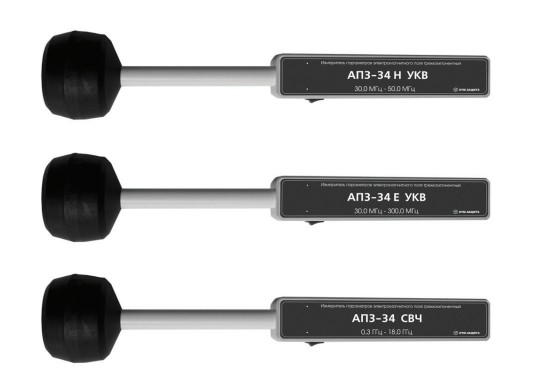

Антенны-преобразователи измерителя П3-34 имеют три дипольно-детекторные микросборки, которые образуют взаимно-ортогональную структуру.

Комплект поставки измерителя ЭМП П3-34:

Наименование, тип антенны измерителя переменного электромагнитного поля П3-34 с первичной поверкой: Количество
Измеритель параметров электромагнитного поля П3-34 в составе: 1
  • антенна-преобразователь АП 3-34 Е УКВ *
1
  • антенна-преобразователь АП 3-34 Н УКВ *
1
  • антенна-преобразователь АП 3-34 СВЧ *
1
  • блок управления и индикации *
1
Устройство зарядное 1
Компакт-диск CD-ROM с ПО * 1
Сумка укладочная 1
Руководство по эксплуатации 1
Формуляр 1
Методика поверки 1
* – поставляется в комплектации, указанной Заказчиком

Характеристики прибора П3-34:

Название измерительной антенны: Диапазон частот: Диапазон измерений:
АП 3-34 Е УКВ от 30 МГц до 300 МГц СКЗ напряженности электрического поля
от 1 В/м до 150 В/м
АП 3-34 Н УКВ от 30 МГц до 50 МГц СКЗ напряженности магнитного поля
от 0,1 А/м до 15 А/м
АП 3-34 СВЧ от 300 МГц до 18 ГГц плотности потока энергии
от 0,5 до 10 000 мкВт/см2

Характеристики прибора ПЗ-34 отдельно по измерительным антеннам:

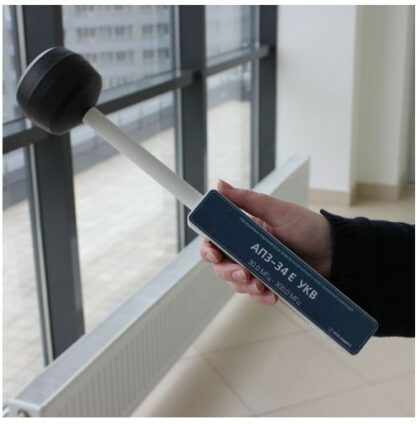

Метрологические характеристики измерителей с антенной-преобразователем АП3-34 Е УКВ:

Диапазон частот: от 30 МГц до 300 МГц
Диапазон измерений среднеквадратических значений напряженности электрического поля: от 1 В/м до 150 В/м
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряженности электрического поля: ± 30 %

Метрологические характеристики измерителей с антенной-преобразователем АП3-34 Н УКВ:

Диапазон частот: от 30 МГц до 50 МГц
Диапазон измерений среднеквадратических значений напряженности магнитного поля: от 0,1 А/м до 15 А/м
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряженности магнитного поля: ± 30 %

Метрологические характеристики измерителей с антенной-преобразователем АП3-34 СВЧ:

Диапазон частот: от 300 МГц до 18 ГГц
Диапазон измерений плотности потока энергии: от 0,5 до 10 000 мкВт/см2
Пределы допускаемой относительной погрешности измерения плотности потока энергии: ± 2 дБ

2 отзыва к П3-34 – Измеритель электромагнитных полей

  1. 4 из 5

    В целом не плохой прибор, брали как более новую модель прибора которым уже пользовались – П3-33М (http://multi-pribor.ru/product/п3-33м/). Т.е. П3-34 с измерительной антенной АП 3-34 СВЧ до 18 ГГц. Стоит теже деньги, что и П3-33, но более симпатичный и навороченный.
    Дальше есть возможность дооснастить измерительными антеннами, что при необходимости и наличие денег и сделаем.
    Из минуса, прибор был бы очень очень очень крутым, если бы нижние диапазоны измерения антенн АП 3-34 Е УКВ и АП 3-34 Н УКВ был бы не от 30 МГц, а от 0,3-0,4 МГц. Цены бы тогда ему не было!

  2. 5 из 5

    Брали у этой компании, цена как у многих, отработали заказ отлично.
    Подкупила скорость ответов, частичная оплата. После оплаты по счету – работу не бросили.
    Сервисом довольны, менеджер Дмитрий нацелен не тупо срубить деньги.

    Егор/ СибТехАналитика
