П3-42 – Измеритель ЭМП до 95 ГГц

612 184,00 руб.1 283 368,00 руб.

Очистить
    Сбросить выбранное
    Сбросить выбранное
  • Описание
  • Комплектация
  • Технические характеристики
  • Отзывы (1)

П3-42 – прибор для измерения уровней электромагнитных излучений СВЧ диапазонов.

Измерительный прибор П3-42 уникальное средство измерения обеспечивающее измерение уровней электромагнитных полей в диапазоне частот от 10 кГц до 95 ГГц, в том числе:

  • измерения плотности потока энергии электромагнитного поля в частотном диапазоне 0,3 – 95 ГГц;
  • измерения напряженности электрического поля в частотном диапазоне 0,01-300 МГц;
  • измерения напряженности магнитного поля в частотном диапазоне 0,01-50 МГц

В современных сотовых системах связи используются базовые станции, работающие на частотах до 95 ГГц.

Измеритель уровней электромагнитных полей П3-42 c расширенным выводом информации, обеспечивающий оценку плотности потока энергии (ППЭ) и среднеквадратических значений напряженности электрического и магнитного полей в режиме непрерывной генерации в диапазоне от 10 кГц до 95 ГГц, предназначен для выполнения измерений уровней электромагнитных излучений в соответствии с действующими правовыми и нормативными документами Госкомэпиднадзора РФ, такими как:

  • ГОСТ 12.1.006-84,
  • СанПин 2.2.4.1191-03,
  • СанПин 2.1.8/2.2.4.1383-03,
  • СанПин 2.1.8/2.2.4.1190-03,
  • СанПин 2.2.2/2.4.1340-03,
  • СанПиН 2.1.2.2645-10
  • МР 2.1.10.0061-12.

Измеритель СВЧ-излучений до 95 ГГц П3-42 соответствует требованиям национальных и международных стандартов ANSI/IEEE C95. 1, FCC, ICNIRP, Buwal, O-Norm S-1120.

Технические решения защищены патентом РФ №31860.

Область применения измерителя СВЧ-излучения ПЗ-42:

  • контроль окружающей среды в части электромагнитных излучений органами Государственной санитарно-эпидимиологической службы, лабораториями по охране труда и организациями, обеспечивающими электромагнитную безопасность рабочих мест и населения.

Основные особенности измерителя СВЧ П3-42:

  • Широкий диапазон частот, охватываемый измерителем П3-42 – от 10 кГц до 95 ГГц;
  • В целях выполнения задач по точных измерениям измерений электромагнитных излучений появилась возможность в диапазоне от 10 кГц до 40 ГГц измерять напряженности и ППЭ с погрешностью ±2,0 дБ;
  • Пониженный рабочий диапазон температур – для проведения работ в условиях низких температур для антенных преобразователей АП-1 (0,3-40 ГГц) и АП-2 (0,3-95 ГГц) установлена рабочая температура от – 25 °С до + 55 °С;
  • Изотропное измерение сигналов – измерение компонент напряженности поля по 3 взаимно-ортогональным направлениям x, y, z.;
  • Широкий динамический диапазон от 0,26 мкВт/см2 до 1 Вт/см2 и от 1 до 1500 В/м;
  • Высокая точность и стабильность измерений;
  • Автоматизация измерений при подключении к ПЭВМ через оптический кабель;
  • Рабочие условия применения и транспортирования измерителя ПЗ-42 – по 4 группе ГОСТ 22261;
  • Комплект поставки П3-42 определяется заказчиком;
  • Совместим с портативным компьютером (ноутбуком), что позволяет проводить на расстояниях до 100 м. мониторинг окружающей среды.

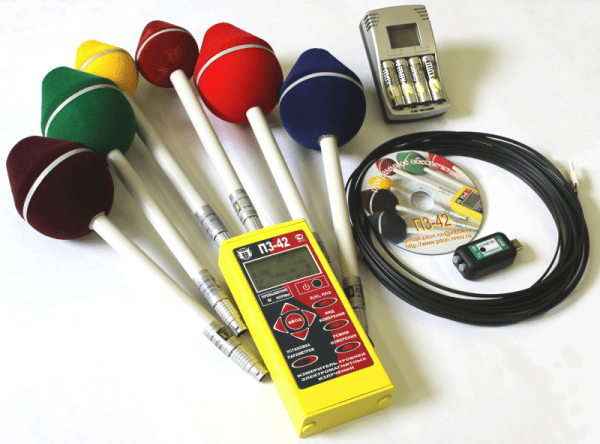

Комплект поставки П3-42:

Наименование

Обозначение

Количество

Примечание

1 Антенна-преобразователь АП-1(Е, ППЭ) ПТМБ.411519.001

1

Поставляется по требованию Заказчика
2 Антенна-преобразователь АП-2(Е, ППЭ) ПТМБ.411519.007

1

Поставляется по требованию Заказчика
3 Антенна-преобразователь АП-3(Е) ПТМБ.411519.002

1

Поставляется по требованию Заказчика
4 Антенна-преобразователь АП-4(Е) ПТМБ.411519.004

1

Поставляется по требованию Заказчика
5 Антенна-преобразователь АП-5(Н) ПТМБ.411519.005

1

Поставляется по требованию Заказчика
6 Антенна-преобразователь АП-6(Е, ППЭ) ПТМБ.411519.006

1

Поставляется по требованию Заказчика

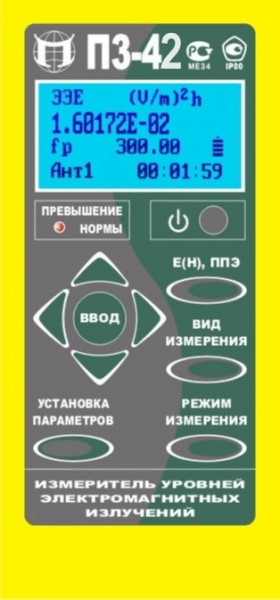

7 Устройство измерительное ПТМБ.4111.34.004

1

8 Кабель оптоволоконный HFBR-RMD010

1

Поставляется по требованию Заказчика
9 Устройство сопряжения (на USB - порт) ПТМБ.468359.004

1

Поставляется по требованию Заказчика
10 Футляр ПТМБ.323365.001

1

11 Чехол ПТМБ.741121.001

1

12 Ящик ПТМБ.323229.002

1

13 Пакет ЕЮ8.870.000

1

14 Устройство зарядное Ansmann Photocam 3

1

15 Диск с программным обеспечением

1

16 Руководство по эксплуатации ПТМБ.411153.005РЭ

1

17 Формуляр ПТМБ.411153.005ФО

1

18 Методика поверки ПТМБ.411153.005МП

1

Поставляется по требованию Заказчика

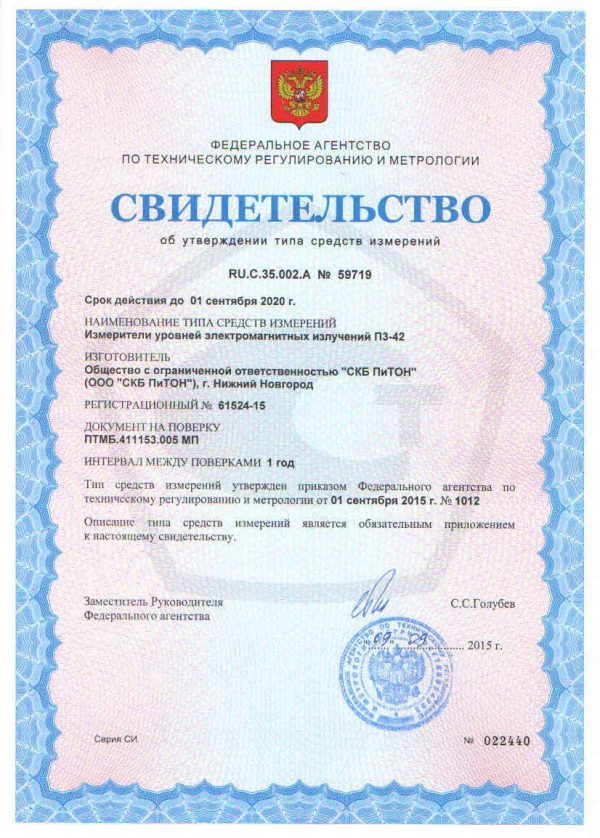

19 Свидетельство о поверке

1

20 Упаковочный чертеж ПТМБ.4111.005УЧ

1

Характеристики измерительного прибора ПЗ-42:

Тип антенны преобразователя (АП)

Рабочий диапазон частот,

МГц

Технические характеристики

Пределы измерения

Основная погрешность измерения,

дБ

Напряженность

Плотность

потока

энергии (ППЭ)

(мкВт/см2)

Электрическая составляющая (Е) (В/м)

Магнитная составляющая (Н) (А/м)

АП-1

300-40 000

-

-

0,26-100 000

  • на уровнях от 0,26 до 1 мкВт∙см−2 ± 3,0;
  • на уровнях от 1 до 100000 мкВт∙см−2 ± 2,0

АП-2

300-95 000

-

-

3-1 000 000

  • на всех уровнях ± 3,2;

АП-3

0,01-300

1,5-800

(от 0,01 до 0,03 МГц)

1-600

(от 0,03 до 300 МГц)

-

-

  • на уровнях от 1 до 3 В/м для всего частотного диапазона ± 3,0;
  • на уровнях от 3 до 800 В/м для частот от 0,01 до 0,03 МГц и от 3 до 600 В/м для частот от 0,03 до 300 М Гц± 2,0

АП-4

0,01-300

15-1 500

(от 0,01 до 0,03 МГц)

10-1 500

(от 0,03 до 300 МГц)

-

-

  • на уровнях от 10 до 30 В/м для всего частотного диапазона ± 3,0;
  • на уровнях от 30 до 1 500 В/м для всего частотного диапазона ± 2,0

АП-5

0,01-50

-

0,2-50

(от 0,01 до 0,03 МГц)

0,05-25

(от 0,03 до 50 МГц)

-

  • на уровнях от 0,2 до 0,5 А/м для частот от 0,01 до 0,03 МГц и на уровнях от 0,05 до 0,15 А/м для частот от 0,03 до 50 МГц± 3,0;
  • на уровнях от 0,5 до 50 А/м для частот от 0,01 до 0,03 МГц и от 0,15 до 25 А/м для частот от 0,03 до 50 М Гц± 2,0

АП-6

0,5-5 640

2-615

(от 0,5 до 2000 МГц)

1-450

(от 2000 до 5640 МГц)

-

-

  • на всех уровнях ± 2,4
Пределы допускаемой дополнительной погрешности измерителя П3-42, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур на каждые 10 гр.C, не более:
для АП-1 ±0,6 дБ
для АП-2 ±0,6 дБ
для АП-3 ±1,0 дБ
для АП-4 ±1,0 дБ
для АП-5 ±1,0 дБ
для АП-6 ±1,0 дБ

Неравномерность коэффициента преобразования в рабочем диапазоне частот не более

для АП-1 4 дБ в диапазоне частот от 0,3 до 11,5 ГГц

9 дБ в диапазоне частот от 11,5 до 40 ГГц

для АП-2 9 дБ в диапазоне частот от 0,3 до 95 ГГц
для АП-3 12 дБ в диапазоне частот от 10 до 30 кГц

9 дБ в диапазоне частот от 30 до 100 кГц

5 дБ в диапазоне частот от 0,1 до 300 МГц

для АП-4 9 дБ в диапазоне частот от 10 до 30 кГц

6 дБ в диапазоне частот от 0,03 до 300 МГц

для АП-5 13 дБ в диапазоне частот от 10 до 30 кГц

8 дБ в диапазоне частот от 0,03 до 50 МГц

для АП-6 5 дБ в диапазоне частот от 0,5 до 2000 МГц

9 дБ в диапазоне частот от 2000 до 5640 МГц

Габаритные размеры П3-42 (мм)
Устройство измерительное П3-42 Ø 166х87х48
АП-1 и АП-2 Ø 63х285
АП-3, АП-4, АП-5 и АП-6 Ø 83х311
Масса
Устройство измерительное П3-42 0,5
АП-1 и АП-2 0,14
АП-3, АП-4, АП-5 и АП-6 0,21
Условия эксплуатации:
Рабочие условия применения с АП-1 и АП2:

  • температура окружающего воздуха, оС
  • атмосферное давление, кПа (мм рт. ст.)
  • относительная влажность при 30 оС, %, не более


  • от минус 25 °С до 55 °С
  • от 70 до 106,7 (от 525 до 800);
  • 90.
Рабочие условия применения с АП-3, АП-4, АП-5 и АП-6:

  • температура окружающего воздуха, оС
  • атмосферное давление, кПа (мм рт. ст.)
  • относительная влажность при 30 оС, %, не более

Рабочие условия применения и транспортирования



  • от минус 10 °С до 55 °С
  • от 70 до 106,7 (от 525 до 800);
  • 90

по 4 группе ГОСТ 22261.

1 отзыв к П3-42 – Измеритель ЭМП до 95 ГГц

  1. 4 из 5

    Единственный в своем роде прибор, который сертифицирован на измерения СВЧ излучения до 95 ГГц. А щас это становится актуально, в связи с вводом в эксплуатацию LTE формата.
    Но стоит просто бешеный деньги =(
