П3-80-ЕН500 – Измеритель ЭМП до 400 кГц

98 800,00 руб.

    • 49000 руб.
    • 12000 руб.
  • Описание
  • Комплект поставки
  • Технические характеристики
  • Отзывы (0)

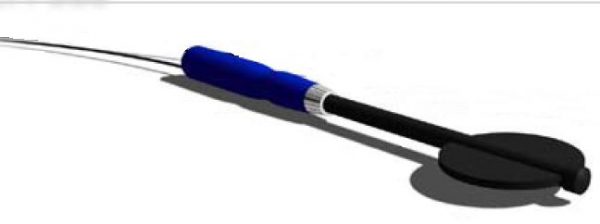

Описание измерительной антенны П3-80-ЕН500:

Цифровая антенна П3-80-ЕН500 с первичной поверкой предназначен для измерения напряженности переменных электромагнитных полей до 400 кГц в полосах:

  • промышленной частоты 50 Гц и ее гармоник,
  • в полосах 5-2000 Гц, 10-30 кГц, 2-400 кГц, 30-300 Гц, 300-3000 Гц, 3-30 кГц, 30-300 кГц.

Измерительная антенна П3-80-ЕН500 подключается к приборам семейства Экофизика и индикаторному блоку Экотерминал.

Методика измерения напряженности переменных электрических и магнитных полей измерителем П3-80-ЕН500

Методика измерений включена в руководство по эксплуатации измерителя П3-80: ПКДУ.411100.001РЭ.

Согласно заключению метрологической экспертизы методика выполнения прямых однократных измерений модуля напряженности переменных электрических и магнитных полей в диапазоне частот 5 Гц-400 кГц средством измерения П3-80 (включая П3-80ЕН-500), изложенная в документе «ПКДУ. 411100.001 РЭ Измеритель напряженности электрических и магнитных полей П3-80. Руководство по эксплуатации» соответствует требованиям к измерениям приказа Минздравсоцразвития от 09.11.2011 г. № 1034н, СанПиН 2.2.4.1191-03, СП 11-102-97, ГН 2.1.8/2.2.4.2262-07, СанПиН 2.2.4.3359-16.

Диапазоны измерений по данной методике:

Режим фильтрации Напряженность электрического поля Напряженность магнитного поля
50 Гц (или любая другая узкая полоса из ряда 25 Гц…675Гц) 420 мВ/м … 100 кВ/м 50 мА/м … 1,8 кА/м
5-2000 Гц Реж50 2,0 В/м … 1,5 кВ/м 100 мА/м … 100 А/м
5-2000 Гц 2,0 В/м … 1,5 кВ/м 100 мА/м … 100 А/м
10-30 кГц 100 мВ/м … 500 В/м (1500 В/м в симметр. поле) 5 мА/м … 100 /м
2-400 кГц 100 мВ/м … 20 В/м 10 мА/м … 20 А,м
30-300 Гц 1 В/м … 100 кВ/м 300 мА/м … 1,8 кА/м
300-3000 Гц 2 В/м … 1,5 кВ/м 100 мА/м … 100 А/м
3-30 кГц 100 мВ/м … 500 В/м (1500 В/м в симметричном поле) 5 мА,м … 100 А/м
30 Гц … 300 кГц 200 мВ/м … 20 В/м 5 мА/м … 20 А/м

Относительная расширенная неопределенность прямого однократного измерения при доверительной вероятности 95%:

Режим фильтрации Расширенная неопределенность НЭ Расширенная неопределенность НМП
50 Гц (или любая другая узкая полоса из ряда 25 Гц…675Гц) 23% 23%
5-2000 Гц Реж 23% 23% при H<0,2 А/м

20% при Н>=0,2 А/м

5-2000 Гц 23% 27% при H<1 А/м

20% при Н>=1 А/м

10-30 кГц 20% 20%
2-400 кГц 23% 20%
30-300 Гц 23% 27% при H<1 А/м

20% при Н>=1 А/м

300-3000 Гц, 3-30 кГц, 30 – 300 кГц 20% 23%



Базовый комплект П3-80-ЕН500 включает:

  • Антенный преобразователь П3-80-ЕН500.
  • Свидетельство о поверке
  • Руководство по эксплуатации.

Технические характеристики П3-80-ЕН500:

Измеряемые параметры:
В режиме П3-80-ЕН500 Текущие и максимальные среднеквадратичные значения НЭП и НМП в 27 полосах в диапазоне от 25 до 675 Гц;
Текущие и максимальные среднеквадратичные значения НЭП и НМП в полосах 10 кГц – 30 кГц; 5-2000 Гц, 2 кГц – 400 кГц.
Диапазоны измерения НМП и НЭП:
25, 50 Гц, …675 Гц НМП: 5 мА/м – 9 кА/м; НЭП: 420 мВ/м-100 кВ/м
5-2000 Гц НМП: 60 мА/м – 300 А/м; НЭП: 4,8 В/м-3 кВ/м
10-30 кГц НМП: 1,71 мА/м – 200 А/м; НЭП: 100 мВ/м-2,5 кВ/м
2-400 кГц НМП: 5 мА/м – 20 А/м; НЭП: 500 мВ/м-125 В/м
Пределы допускаемой погрешности измерения НЭП и НМП:
в полосах частот 25 Гц, 50 Гц, 75 Гц, …, 675 Гц ±15%
в полосах частот 10-30 кГц, 5-2000 Гц, 2-400 кГц ±20%
