Дозиметрическая установка гамма-излучения УДГ-АТ130

Категория:
  • Описание
  • Отзывы (0)

Дозиметрическая установка гамма-излучения УДГ-АТ130

Дозиметрическая установка гамма-излучения УДГ-АТ130 предназначена для поверки, калибровки, градуировки и испытаний дозиметрической аппаратуры в коллимированном пучке гамма-излучения.

Назначение установки поверочной УДГ-АТ130:

Дозиметрическая установка гамма-излучения УДГ-АТ130 предназначена для воспроизведения и передачи единиц кермы в воздухе, экспозиционной дозы, амбиентного, индивидуального эквивалентов дозы и их мощностей гамма-излучения рабочим эталонам и средствам измерений при поверке, калибровке и испытаниях.

Область применения УДГ-АТ130:

Метрологическое обеспечение дозиметрии гамма-излучения:

  • Поверка и калибровка в лабораториях метрологических служб
  • Калибровочные процедуры в дозиметрических лабораториях вторичного стандарта (SSDL)
  • Исследование и настройка дозиметрической аппаратуры при разработке и выпуске

Принцип действия поверочной установки гамма-излучения УДГ-АТ130:

Установка основана на использовании радионуклидных источников 137Cs, дополнительно 60Co и 241Am.
В установке реализуется схема облучения с неподвижным облучателем и линейно позиционируемой платформой калибровочного стенда. Диапазон значений мощности дозы гамма-излучения достигается применением источников 137Cs различной активности и изменением расстояния “источник-детектор”. Размер поля излучения варьируется расстоянием “источник-детектор” или диаметром канала коллиматора. Функции перемещения источника в облучателе и позиционирования подвижной платформы автоматизированы. Управление установкой осуществляется оператором дистанционно.

Особенности установки поверочной УДГ-АТ130 гамма излучения:

  • Типовой коллимационный узел в соответствии с ГОСТ 8.087.2000
  • Размещение в защитном контейнере облучателя до 6-ти гамма-источников
  • Программное управление перемещением источника в облучателе
  • Программное управление позиционированием подвижной платформы в автоматическом или ручном режимах
  • Перемещение источников в облучателе с помощью сервоприводов φ и Z, подвижной платформы – сервопривода Х
  • Центрирование детектора в пучке излучения с использованием лазерных устройств
  • Считывание показаний поверяемых приборов с использованием системы видеонаблюдения
  • Наличие аудиосистемы для коммуникации операторов в рабочей камере и операторской
  • Система сигнализации и блокировок для обеспечения безопасности в соответствии с требованиями НП-038-11 и к мощным изотопным установкам
  • Контроль радиационной обстановки в рабочей камере и смежных помещениях
  • Система видеоконтроля за помещением рабочей камеры
  • Безопасное торможение и ограничение хода подвижной платформы
  • Аварийный источник электроснабжения
  • Загрузка источников в установку с использованием перегрузочного устройства, перегрузочного контейнера и набора приспособлений
  • Проектирование схемы размещения установки в помещении заказчика
  • Прикладное ПО “Программный комплекс УДГ” для управления установкой с использованием ПК и автоматизации операций поверки СИ

Установка УДГ-АТ130 внесена в Государственный реестр средств измерения Российской Федерации (Номер 44761-10 в Госреестре СИ РФ)

Основные области применения установки поверочной – гамма излучения:

  • Метрология ионизирующих излучений

Комплект поставки УДГ-АТ130:

Дистанционно управляемый облучатель:

  • облучатель
  • блок управления
  • пульт управления
  • комплект принадлежностей, включая держатели источников и приспособления для их сборки, перегрузочный контейнер, подъёмник

Калибровочный стенд:

  • основание
  • подвижная платформа
  • система видеонаблюдения показаний
  • система лазерной привязки
  • комплект приспособлений для контроля работоспособности установки
  • комплект принадлежностей, включая приспособления для крепления приборов на рабочем столе, фантом размером 300х300х150 мм

Система сигнализации и блокировки

Система радиационного контроля

Система управления с использованием ПК с функциями автоматизации и поверки

Комплект принадлежностей

Комплект запасных частей

Руководство по эксплуатации

Методика поверки

Дополнительно в комплект может быть включен эталонный дозиметр ДКС-АТ5350/1 (основная погрешность не более ±3%)



Основные технические характеристики утсановки УДГ-АТ130:

Источники гамма-излучения,

максимальная активность

– 137Cs (стандартно 4 шт.) 9,6·1013 Бк (2600 Ки)
– 60Co 7,2·10Бк (0,2 Ки)
– 241Am 1,4·1010 Бк (0,4 Ки)
Формируемые диапазоны
– мощность кермы в воздухе 0,36 мкГр/ч – 48,6 Гр/ч
– мощность экспозиционной дозы 40 мкР/ч – 5540 Р/ч
– мощность амбиентного эквивалента дозы, индивидуального эквивалента дозы 0,42 мкЗв/ч – 58 Зв/ч
Основная относительная погрешность (при аттестации установки в качестве рабочего эталона 1-го разряда)
– мощность кермы в воздухе и мощность экспозиционной дозы от 1,5% до 2,5%
– мощность амбиентного эквивалента дозы индивидуального эквивалента дозы от 2,5% до 4,5%
Канал коллиматора Ø60 мм или Ø90 мм длина 150 мм
Высота оси пучка излучения от уровня пола (1500±30) мм
Точность позиционирования источника по высоте ±1 мм
Время перевода источника в рабочее положение не более 20 с
Радиационный фон на 1 м от облучателя в положении хранения не более 0,6 мкЗв/ч
Интервал рабочих расстояний R от 0,3 м до 7 м
Воспроизводимость положения подвижной платформы по координате Х менее 0,5 мм
Дискретность индикации рабочего расстояния 0,1 мм
Абсолютная погрешность позиционирования детектора в поле излучения не более 0,002R
Скорость перемещения подвижной платформы от 0,9 мм/с до 26 см/с
Диапазон перемещений рабочего стола подвижной

платформы:

– по вертикали от уровня пола от 1180 мм до 1480 мм
– по горизонтали:
вдоль оси пучка излучения ±50 мм
поперёк оси пучка излучения ±140 мм
– вокруг вертикальной оси с дискретностью 15° 360°
Масса оборудования, устанавливаемого:
– на рабочий стол до 35 кг
– на подвижную платформу до 75 кг
Время установления рабочего режима не более 1 мин
Время непрерывной работы не менее 24 ч
Электропитание (230±23) В, (50±1) Гц
Потребляемая мощность
– установкой не более 1000 В·А
– дополнительным оборудованием не более 400 В·А
Диапазон рабочих температур от 15°С до 35°С
Относительная влажность воздуха до 80 %
Габариты и масса, не более
– облучатель 640х640х1950 мм; 1370 кг
– основание калибровочного стенда до 8000х860х200 мм; 135 кг
– подвижная платформа 910х855х1820 мм; 70 кг
– рабочий стол 270х330 мм

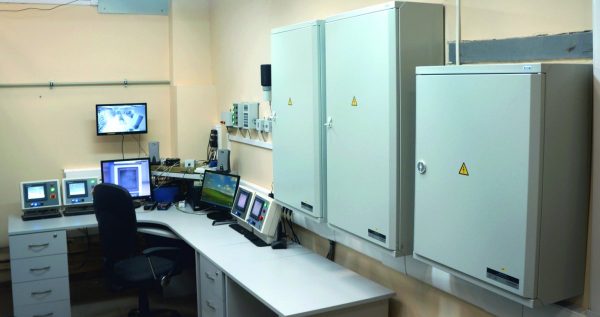

– оборудование рабочего места оператора (площадь) 3500х1500 мм; 150 кг
– перегрузочное устройство 1250х765х1330 мм; 200 кг
– перегрузочный контейнер 270х409 мм; 200 кг
Размеры помещения рабочей камеры, не менее 10х5х3,5 м

Установка УДГ-АТ130 соответствует:

  • ГОСТ 8.804-2012 (Государственная поверочная схема)
  • ГОСТ 8.087-2000 (Установки дозиметрические. Методика поверки)
  • ГОСТ 27451-87 (Средства измерений ионизирующих излучений)
  • ГОСТ 12.2.091-2012 (IEC 61010-1:2001) (Безопасность)
  • ГОСТ Р 51522.1-2011 (IEC 61326-1:2005) (Электромагнитная совместимость)
  • НП-038-11 (Безопасность радиационных источников)
  • СанПиН 2.6.1.13-25-2005 (Радиационная безопасность мощных изотопных установок)
