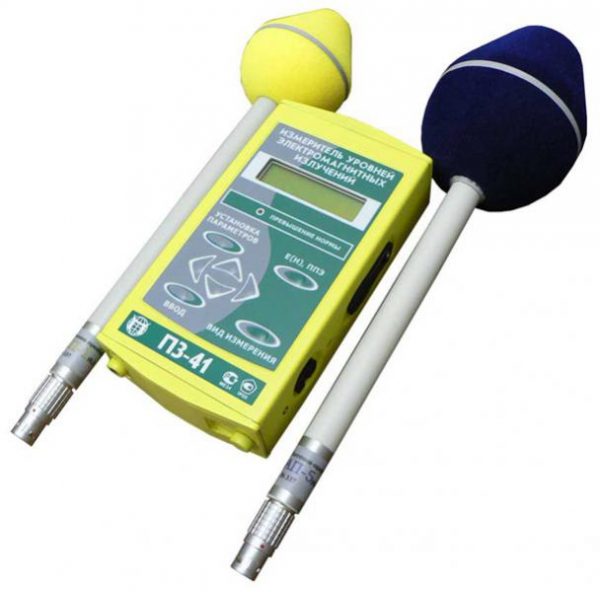

П3-41 — Измеритель ЭМП до 40 ГГЦ

1 000 000,00 2 041 200,00

Очистить
    Сбросить выбранное

Описание

Измерительный прибор П3-41 предназначен для:

  • измерения плотности потока энергии электромагнитного поля в частотном диапазоне 0,3 — 40 ГГц;
  • измерения напряженности электрического поля в частотном диапазоне 0,01-300 МГц;
  • измерения напряженности магнитного поля в частотном диапазоне 0,01-50 МГц;

Описание измерителя ЭМП ПЗ-41:

выполнения измерений в соответствии с действующими правовыми и нормативными документами Госкомэпиднадзора РФ: ГОСТ 12.1.006-84, СанПин 2.1.8/2.2.4.1383-03, СанПин 2.1.8/2.2.4.1190-03, СанПин 2.2.2.2/2.4.1340-03, СанПин 2.1.2.1002-00, СанПин 3359-16 (Заменяет СанПиН 2.2.4.1191-03).

Измеритель ЭМП до 40 ГГц П3-41 разработан с целью обнаружения и контроля биологически опасных уровней электромагнитных излучений напряженности, плотности потока энергии и экспозиции для обеспечения выполнения требований Общего Технического Регламента об электромагнитной совместимости и безопасности, действующего в странах Европейского Союза и РФ.

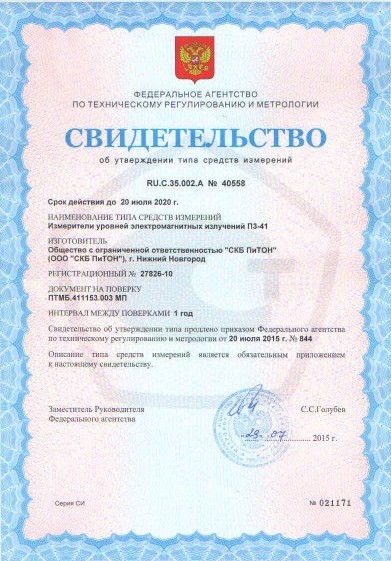

Удовлетворяет требованиям национальных и международных стандартов ANSI/IEEE C95. 1, FCC, ICNIRP, Buwal, O-Norm S-1120. Свидетельство об утверждении типа средств измерений RU.C.35.002.A №40558 Прибор зарегистрирован в Государственном реестре под №27826-10 от 29.09.10. Технические решения защищены патентом РФ №31860.

Особенности прибора П3-41:

  • Изотропное измерение сигналов;
  • Широкая полоса частот от 10 кГц до 40 ГГц;
  • Широкий динамический диапазон от 0,26 мкВт/см2 до 1 Вт/см2 и от 0,5 до 1500 В/м (до 2000 В/м по требованию Заказчика);
  • Высокая точность и стабильность измерений;
  • Автоматизация измерений при подключении к ПЭВМ через оптический кабель;
  • Рабочие условия применения и транспортирования по 4 группе ГОСТ 22261;
  • Структура поставки определяется заказчиком;
  • Совместим с портативным компьютером (ноутбуком), что позволяет проводить на расстояниях до 100м мониторинг окружающей среды.

Комплект поставки прибора П3-41:

Наименование:

Количество:

Примечание:

Антенна-преобразователь АП-1(ППЭ)

1

Поставляется по требованию Заказчика
Антенна-преобразователь АП-2(ППЭ)

1

Поставляется по требованию Заказчика
Антенна-преобразователь АП-3(Е)

1

Поставляется по требованию Заказчика
Антенна-преобразователь АП-4(Е)

1

Поставляется по требованию Заказчика
Антенна-преобразователь АП-5(Н)

1

Поставляется по требованию Заказчика
Антенна-преобразователь АП-6(ППЭ)

1

Поставляется по требованию Заказчика
Устройство измерительное

1

Кабель оптоволоконныйПоставляется по требованию Заказчика
Устройство сопряжения

1

Поставляется по требованию Заказчика
Футляр

1

Чехол

1

Ящик

1

Пакет

1

Устройство зарядное

1

Диск с программой

1

Руководство по эксплуатации

1

Формуляр

1

Методика поверки

1

Свидетельство о поверке

1

Упаковочный чертеж

1

Технические характеристики измерителя П3-41:

Значение параметра:Тип антенного преобразователя измерителя П3-41 с поверкой:
АП-1 (ППЭ)АП-2

(ППЭ)

АП-3

(Е)

АП-4

(Е)

АП-5

(Н)

АП-6

(ППЭ)

Диапазон частот

(0,3 — 40) ГГц

(0,3-0,56) МГц

5,6-40 ГГц

(0,01-300) МГц

(0,01-300) МГц

(0,01-50) МГц

(0,5-5640) МГц

Пределы измерения плотности потока энергии, мкВт/см2

0,26-100000

10-1000000

для (0,3-5,6) ГГц

2,5-300000

для (5,6-40)ГГц

1-100000

для (0,5-2000) МГц

0,26-24000

для (2,0-5,64)ГГц

Пределы измерения напряженности электрического поля (Е), В/м

2,5-800

для (10-30) кГц

0,5-550

для (0,03-300) МГц

15-1500

для (10-30) кГц

10-1500

для (0,03-300) МГц

Пределы измерения напряженности магнитного поля (Н), А/м

0,2-40

для

(10-30) кГц

0,05-20

для

(0,03-50) МГц

Дополнительные характеристики измерителя ЭМП П3-41:

По специальному требованию Заказчика изготавливаются антенны-преобразователи со следующими характеристиками:

  1. АП-1(ППЭ) и АП-2(ППЭ) с рабочим диапазоном частот (0,3- 40) ГГц
  2. АП-4(Е) с пределами измерения электрического поля (10-2000) В/м

Пределы допускаемой основной относительной погрешности измерения ППЭ и среднеквадратичного значения напряженности электрического (магнитного) поля известной частоты ±2,4 дБ

Пределы допускаемой дополнительной погрешности измерителя, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур на каждые 10 гр.C. не более:

  • для АП-1 и АП-2 ±0,6 дБ,
  • для АП-3, АП-4, АП-5 и АП-6 ±1,0 дБ,

Неравномерность коэффициента преобразования в рабочем диапазоне частот не более:

  • для АП-1 4 дБ в диапазоне от 0,3 до 11,5 ГГц и 9 дБ в диапазоне частот от 11,5 до 40 ГГц
  • для АП-2 4 дБ в диапазоне от 0,3 до 5,6 ГГц и 12 дБ в диапазоне частот от 5,6 до 40 ГГц
  • для АП-3 12 дБ в диапазоне частот от 10 до 30 кГц, 9 дБ в диапазоне частот от 30 до 100 кГц и 5 дБ в диапазоне от 0,1 до 300 МГц
  • для АП-4 9 дБ в диапазоне частот от 10 до 30 кГц и 6 дБ в диапазоне частот от 0,03 до 300 МГц
  • для АП-5 13 дБ в диапазоне частот от 10 до 30 кГц и 8 дБ в диапазоне частот от 0,03 до 50 МГц
  • для АП-6 5 дБ в диапазоне частот от 0,5 до 2000 МГц и 9 дБ в диапазоне частот от 2000 до 5640 МГц

Размеры: (мм)

Устройство измерительное 166х87х48

  • АП-1 и АП-2 ф63х285
  • АП-3, АП-4, АП-5 и АП-6 ф83х311

Вес: (кг)

Устройство измерительное 0,5

  • АП-1, АП-2 0,14
  • АП-3, АП-4, АП-6 0,21
  • АП-5 0,3

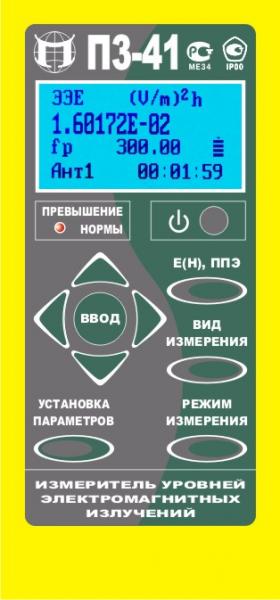

Характеристики устройства измерительного ПЗ-41:

Техническая характеристика:Значение:
Результаты измерения, выводимые

на индикатор (с подсветкой в темноте)

  • · текущие значения В/м, А/м, мкВт/cм2 , мВт/cм2
  • · максимальные и средние значения В/м, А/м, мкВт/cм2, мВт/cм2 за последние

6 минут измерения

  • · результаты измерения экспозиции: (В/м)2*t, (А/м)2*t, мкВт/cм2*t,

где t — время с момента включения прибора

Дополнительные функцииотображение средних и максимальных значений напряженности поля за 8 часов работы на ПЭВМ через волоконно-оптический кабель с привязкой к реальному масштабу времени
Функции предупреждениявизуальное и звуковое оповещение при достижении одного из допустимых

значений напряженности, ППЭ или экспозиции, вводимых пользователем в процессор

Калибровкаавтоматическая
Оптическая развязка

П3-41 от ПЭВМ

Двойной оптический кабель от 10 до 100 м. Сопряжение с ПЭВМ через через USB – порт.
Рабочая температура

-10…+50°C

Питание2 аккумуляторных батареи типоразмера AA емкостью 2,85 A*ч
Время непрерывной работыне менее 24 ч
