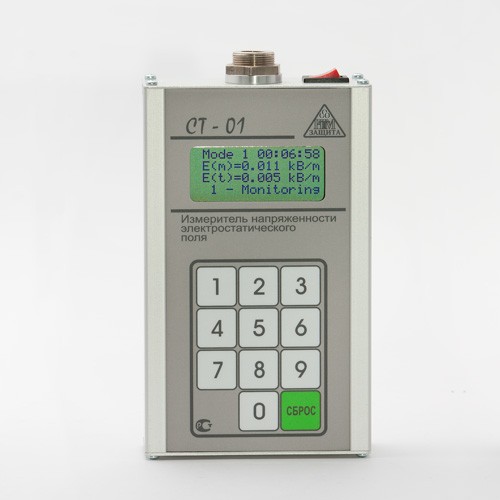

СТ-01 — Измеритель электростатического поля

Описание

Описание прибора СТ-01:

• измерения напряженности электростатического поля;
• измерения поверхностного электростатического потенциала согласно СанПиН 2.2.2/2.4.1340-03;
• измерения электростатического потенциала от экранов экрана ВДТ по ГОСТ Р 50949-96 (доп. опция);
• оценки электризуемости материалов (доп. опция);

Особенности прибора СТ-01:

Измеритель электростатического поля СТ-01 предназначен для экспрессных измерений в жилых и рабочих помещениях уровней электростатических полей согласно:

• СанПиН 2.4.7/1.1.1286-03 «Гигиенические требования к одежде для детей, подростков и взрослых»;
• ГОСТ 12.1045-84;
• СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».

Прибор для измерения напряженности постоянного электрического поля СТ-01 также применяется для:

• измерения электростатического потенциала от экранов экрана ВДТ по ГОСТ Р 50949-96 (доп. опция);
• оценки электризуемости материалов по СанПиН 2.4.7/1.1.1286-03 «Гигиенические требования к одежде для детей, подростков и взрослых» согласно МУК 4.1/4.3.1485-03 «Гигиеническая оценка одежды для детей, подростков и взрослых» (доп. опция).

В комплект измерителя СТ01 входит измерительная пластина в форме диска диаметром 200 мм для измерения поверхностного электростатического потенциала согласно СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организация работы».

Измеритель СТ-01 состоит из преобразователя напряженности электростатического поля, блока управления и индикации и сетевого блока питания.

Работа измерителя основана на возбуждении в преобразователе под воздействием измеряемого электростатического поля переменного напряжения, пропорционального напряженности измеряемого электростатического поля и измерении этого напряжения. Основным элементом блока преобразования является модулятор, представляющий собой металлическую пластинку (лепесток модулятора), асимметрично закрепленную на оси вращения микроэлектро-двигателя и электрически изолированную от оси двигателя. При вращении лепестка модулятора в однородном электростатическом поле потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой, равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскость вращения. Переменный потенциал с лепестка модулятора через скользящий контакт, предусилитель и фильтр поступает на вход аналогоцифрового преобразователя и далее обрабатывается микропроцессором.
Конструктивно измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием, (аккумуляторная батарея 6В).

Комплект поставки измерителя статического поля CT-01:

• Измеритель напряженности и потенциала электростатического поля;
• Блок управления и индикации;
• Измерительная пластина в форме диска;
• Блок питания;
• Аккумулятор;
• Комплект укладки;
• Руководство по эксплуатации (с методикой поверки);
• Паспорт;

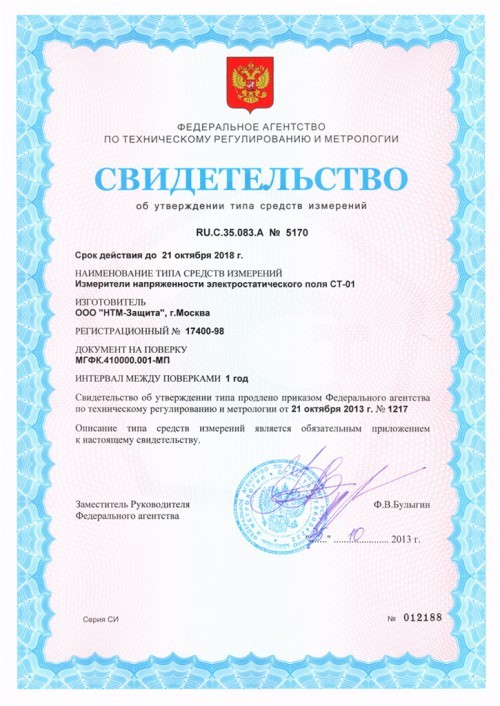

• Свидетельство о поверке.

Характеристики измерительного прибора СТ-01:

Стенд для измерения электризуемости тканей для СТ-01:

Стенд для измерения электризуемости тканей по СанПиН 2.4.7/1.1.1286-03 «Гигиенические требования к одежде для детей, подростков и взрослых» согласно МУК 4.1/4.3.1485-03 «Гигиеническая оценка одежды для детей, подростков и взрослых». (поставляется по отдельному заказу).

Назначение:

Стенд для измерения электризуемости тканей по СанПиН 2.4.7/1.1.1286-03 «Гигиенические требования к одежде для детей, подростков и взрослых» согласно МУК 4.1/4.3.1485-03 «Гигиеническая оценка одежды для детей, подростков и взрослых». (поставляется по отдельному заказу).

Измерительная пластина для определения потенциала электростатического поля экрана ВДТ:

Измерительная пластина 500 х 500 мм для определения потенциала электростатического поля экрана ВДТ по ГОСТР 50949-Поставляется для измерителя электростатического поля СТ-01.

Описание:

Для измерения поверхностного электростатического потенциала экрана видеодисплея применяется измерительная пластина, которая устанавливается на фиксированном расстоянии от экрана. Потенциал экрана определяется по формуле.

U = E´d, где Е – напряженность однородного электростатического поля между экраном видеодисплея и заземленной металлической измерительной пластиной, кВ/м;

d – расстояние между экраном и измерительной пластиной (d = 0,1 м).

Измерительная пластина состоит из четырех сегментов и для удобства транспортировки изготовлена разборной.

Технические характеристики:

Диапазон измерения электростатического потенциала от 0,1 до 15 кВ.
