ЭКОФИЗИКА Комплект ЭкоМаксима — Комбинированный измеритель факторов

1 400 000,00

ЭКОФИЗИКА Комплект ЭкоМаксима — Комбинированный комплект средств измерений с первичной поверкой предназначенный для измерения физических факторов (шум, вибрация, переменные электромагнитные поля, микроклимат, световая среда)

Описание

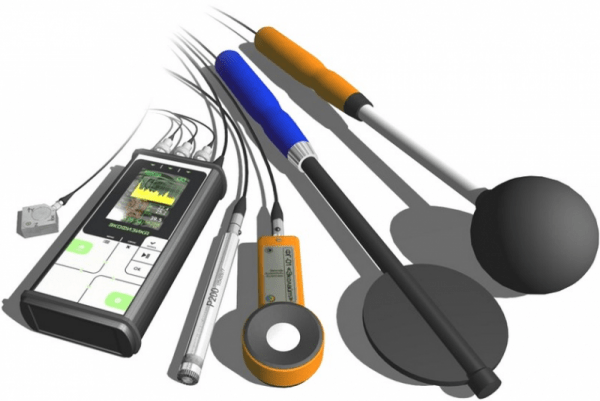

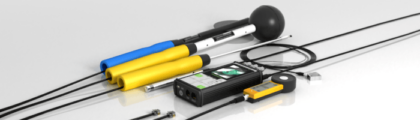

ЭКОФИЗИКА Комплект ЭкоМаксима — Комплект приборов для измерения физических факторов

Экофизика Комплект ЭкоМаксима — комплект средств измерений с первичной поверкой, который применяется для измерения параметров следующих физических факторов:

  • измерение уровней шума в диапазоне от 1 Гц до 40 кГц;
  • измерение общей и локальной вибрации по осям X, Y, Z одновременно;
  • измерение напряженности переменного ЭМП до 400 кГц;
  • измерение параметров микроклимата (скорость движения воздуха, температура воздуха, влажность, давление, ТНС-индекс и проч.);
  • измерение параметров световой среды (освещенность, яркость, пульсация).

Универсальная цифровая многофунциональная мини-лаборатория Экофизика Комплект ЭкоМаксима с первичной поверкой — оптимальный вариант для оценки параметров физических факторов в рамках специальной оценки условий труда (СОУТ) и производственного контроля и предназначена для:

  • измерения уровня инфразвука, звука, ультразвука до 40 кГц (до 70 кГц по дополнительному заказу),
  • общей и локальной вибрации одновременно по трем осям,
  • напряженности перменного электрического и магнитного полей,
  • скорости движения воздуха, температуры воздуха, влажности, давления, ТНС-индекса,
  • освещенности, яркости, пульсации,
  • геомагнитного и магнитного полей (по дополнительному заказу),
  • постоянного электрического (электростатического) поля (по дополнительному заказу).

Стандартный комплект поставки «Экофизика комплект ЭкоМаксима»:

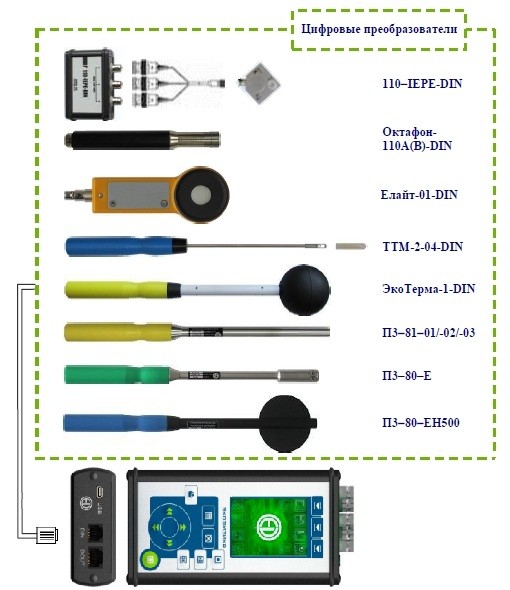

  • 4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом;
  • Предусилитель микрофонный Р200;
  • Микрофон свободного поля МК-233. Звук, инфразвук, ультразвук от 30 дБА. 12 мВ/Па, 1 Гц…40 кГц (по умолчанию);
    или
    Микрофон свободного поля МК-265. Звук, инфразвук от 20 дБА (коммунальные шумы), 50 мВ/Па, 1…20 кГц (альтернатива);
  • Антенна измерительная П6-70 для измерения напряженности переменного магнитного поля;
  • Антенна измерительная П6-70 для измерения напряженности переменного электрического поля;
  • Вибропреобразователь АР2082М;

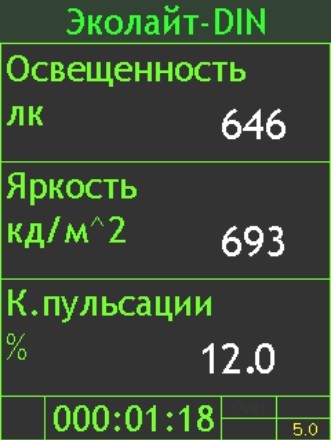

  • Измерительная фотоголовка еЛайт для измерения параметров световой среды (освещенность, яркость, пульсация);
  • Измерители Экотерма-1-DIN и ТТМ-2-04-DIN для измерения параметров  микроклимата (температура воздуха, влажность, давление, скорость потока, ТНС-индекс);
  • Набор измерительно-программных модулей «Инженерная виброакустика»(предназначен для общетехнических измерений шума и вибрации, в т.ч. исследования вибрации механизмов и машин);
  • Набор измерительно-программных модулей «Санитарная виброакустика» (предназначен для санитарно-гигиенических измерений, в т.ч. для специальной оценки условий труда и производственного контроля);
  • Набор измерительно-программных модулей «Цифровые измерители DIN» (предназначен для подключения цифровых датчиков физических факторов);
  • Сумка наплечная-кофр ОПТИМА-ES;
  • Два комплекта аккумуляторов;
  • Зарядное устройство с дополнительным комплектом аккумуляторов и сетевым блоком питания;
  • Руководство по эксплуатации с формуляром и документом о поверке.

{tab Характеристики}

  • USB (Master&Slave),
  • DOUT (гальванически развязанный UART),
  • DIN (порт для подключения цифровых датчиков)

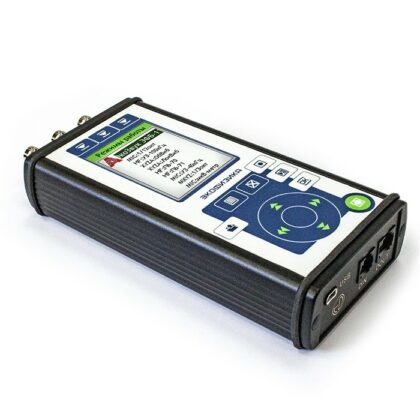

Технические характеристики индикаторного блока Экофизика Комплект ЭкоМаксима:

Количество аналоговых входов1
РазъемSwitchcraft-5pin (TB-5M)
Напряжение поляризации микрофонов0 В, 200 В
Совместимые первичные преобразователи
  • Микрофоны с предусилителями Р200, Р110
  • IEPE (ICP-совместимые) датчики с адаптером 110A-IEPE
  • Антенны П6-70, П6-71
Совместимые наборы измерительных программ
  • Инженерная виброакустика-110А,
  • Санитарная виброакустика-110А,
  • Цифровые измерители-DIN
Питание
  • автономное от комплекта аккумуляторов (4 х АА),
  • внешнее через разъем USB;
  • максимальное энергопотребление 500 мА
Атмосферное давлениеот 86 кПа до 108 кПа (645-810 мм рт.ст.)
Габаритные размеры (без первичных преобразователей)238 мм х 86 мм х 35 мм
Массане более 600 г

Технические характеристики ЭКОФИЗИКА Комплект ЭкоМаксима в качестве шумомера:

Класс точности1 по ГОСТ 17187-2010 (МЭК 61672-1), ГОСТ Р 53188.1, МЭК 61012
Частотные коррекции
  • A,
  • C,
  • Z,
  • AU;
  • G,
  • FI (общий УЗД инфразвука)
Временные характеристики
  • F (быстро),
  • S (медленно),
  • I (импульс),
  • Пик,
  • Leq (эквивалентный уровень),
  • LE (звуковая экспозиция)
Измеряемые параметры
  • текущие, максимальные,
  • минимальные и эквивалентные уровни звука (A, C, Z) и звукового давления (FI, G, 1/1 и 1/3-октавные от 1,6 Гц до 20 кГц),
  • пиковые уровни звука, уровни звуковой экспозиции,
  • процентили L1…L99,
  • гистограмма распределения
Уровень собственных шумов с микрофоном ВМК-205 (МК-265)
  • 17,0 дБА;
  • 22,0 дБС;
  • 26,0 дБZ
Максимальные измеряемые уровни звукового давления
  • 139,0 дБ (для ВМК-205, МК-265);
  • 150 дБ (для МК233, М201);
  • 160 дБ (для МК401, МК301)
Линейный рабочий диапазон (для микрофона ВМК-205, МК-265)
  • 22 – 139 дБА,
  • 27 – 139 дБС,
  • 31 – 139 дБZ

 Технические характеристики ЭКОФИЗИКА Максима в качестве виброметра:

Удовлетворяемые стандарты, показатели точности
  • ГОСТ ИСО 8041-2006,
  • ГОСТ 12.1.012-2004,
  • ГОСТ 31192.1-2004,
  • ГОСТ 31191.1-2004,
  • ГОСТ 31191.2-2004
Режимы измерения виброметра
  • Общая вибрация,
  • Локальная вибрация
Количество каналов1-3 (определяется типом и количеством вибродатчиков и исполнением)
Тип вибропреобразователяПьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры
  • три компоненты корректированного ускорения,
  • доза вибрации VDV,
  • вибрационная экспозиция (общая вибрация),
  • полное виброускорение (локальная вибрация),
  • гистограммы распределения корректированных виброускорений и соответствующие процентили L1…L99
Частотные коррекции общей вибрации (измеряются одновременно)
  • Wb,
  • Wc,
  • Wd,
  • We,
  • Wj,
  • Wk,
  • Wm,
  • Fk,
  • Fm;
  • гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно)
  • Wh,
  • Fh,
  • гистограммы распределений рассчитываются только для Wh
Временные характеристики
  • СКЗ-1с,
  • СКЗ-5с,
  • СКЗ-10с,
  • Leq (СКЗ за весь интервал измерений),
  • Пик-1с,
  • Пик-5 с,
  • Пик-10с,
  • Пик (пиковое значение за все время измерения),
  • VDV
Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2
  • По входу MIC: 58 — 174 (Wm), 60-174 (Wk, Wb, Wc), 56-174 (Wd), 55-174 (We), 63-174 (Wj), 65-164 (Fk, Fm), 50-174 (Wh), 64-174 (Fh).
  • По входам X, Y, Z: 59 — 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)
Пределы основной относительной погрешности измерения виброускорения на опорной частоте+/-0,3 дБ
  • в диапазоне 0,8 — 125 Гц: 110 дБ
  • в диапазоне 25 — 40000 Гц: 104 дБ
  • в диапазоне 25 Гц — 100 кГц: 100 дБ

 Технические характеристики прибора ЭКОФИЗИКА Комплект ЭкоМаксима в качестве анализатора спектра:

Удовлетворяемые стандарты и показатели точности

Класс 1 по МЭК 61260

Наборы фильтров
  • октавные,
  • 1/3-октавные фильтры,
  • 1/12-октавные фильтры
Диапазон частот анализа в реальном времени для октавных фильтров
  • ОбВиб-Эко-1,-3: 1 Гц — 125 Гц
  • ЛокВиб-Эко-1, -3: 8 Гц — 1000 Гц
  • ЭкоЗвук: 2 Гц — 16 кГц
Диапазон частот анализа в реальном времени для 1/3-октавных фильтров
  • ОбВиб-Эко-1,-3; Анализ-1(3)-LF: 0,8 — 160 Гц
  •  ЛокВиб-Эко-1,-3; Анализ-1(3)-MF: 6,3 — 1250 Гц
  •  Анализ-4-EF: 0,8 — 10000 Гц
  •  ЭкоЗвук: 1,6 — 20000 Гц
  • Ультразвук-40к: 25 — 40000 Гц
  • Анализ-4-HF: 25-40000 Гц (MIC), 25-10000 Гц (X,Y,Z)
  • Ультразвук-100к: 25 Гц — 100 кГц
Линейный рабочий диапазон 1/12-октавных фильтров109 дБ
Максимальное измеряемое входное напряжение
  • MIC: 139 дБ отн. 1 мкВ
  • X, Y, Z: 125 дБ отн. 1 мкВ
Технические характеристики прибора ЭКОФИЗИКА.Комплект «ЭкоМаксима» в качестве измерителя ЭМП до 500 кГц:
Рабочий диапазон частот: 0,005 — 400 кГц
Диапазон измерения напряженности магнитного поля антенной П6-70, входящий в комплект «Экофизика Экомаксима»:

Полоса

50 Гц

5-2000 Гц

10-30 кГц

2-400 кГц

Порог чувствительности

1,0 мА/м

40 мА/м

1,0 мА/м

3,0 мА/м

Нижний предел измерений

5,0 мА/м

60 мА/м

1,71 мА/м

5,0 мА/м

Верхний предел измерений

5,0 кА/м

0,69 кА/м

0,49 кА/м

0,064 кА/м

Диапазон измерений частот НМП антенны П6-70 при работе с индикаторным блоком серии ЭКОФИЗИКА-110А-HF. Белая
30-300 Гц, 0,3-3 кГц, 3-30 кГц, 10-30 кГц, 30-300 кГц

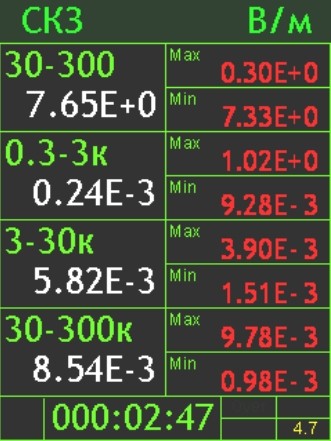

Диапазон измерения напряженности электрического поля антенной П6-71, входящий в комплект Экофизика Экомаксима:

Полоса

50 Гц

5-2000 Гц

10-30 кГц

2-400 кГц

Порог чувствительности

120 мВ/м

0,9 В/м

46 мВ/м

200 мВ/м

Нижний предел измерений

420 мВ/м

4,8 В/м

190 мВ/м

750 мВ/м

Верхний предел измерений

100 кВ/м

4,4 кВ/м

3,0 кВ/м

3,0 кВ/м

Диапазон измерений НЭП антенны П6-71 при работе с индикаторным блоком серии ЭКОФИЗИКА-110А-HF. Белая:
30-300 Гц, 0,3-3 кГц, 3-30 кГц, 10-30 кГц, 30-300 кГц
Прочие характеристики измерительных антенн П6-70 и П6-71:
  • Пределы допускаемой абсолютной погрешности коэффициента калибровки в диапазоне частот 20 Гц — 100 кГц: +/-1,5 дБ
  • Питание: биполярное, от источника постоянного напряжения от +/-6,5В до +/-18В
  • Максимальная потребляемая мощность: не более 0,2 Вт
  • Габаритные размеры одной антенны: 500 мм х 111 мм х 41 мм
  • Масса одной антенны: 305 г
Технические характеристики прибора ЭКОФИЗИКА.Комплект ЭкоМаксима в качестве измерителя параметров микроклимата:

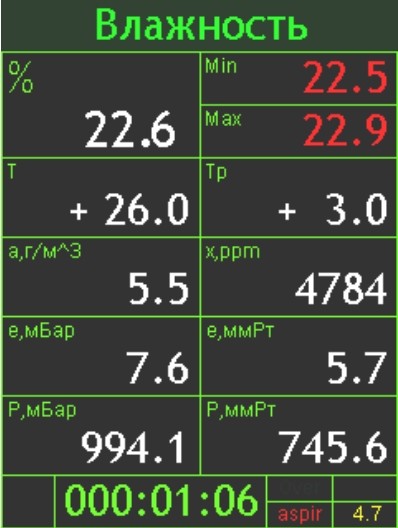

ЭкоТерма-1. Технические характеристики
Измеряемые параметры— Температура воздуха (T)
— Температура воздуха в зачерненной сфере (Тш)
— Относительная влажность воздуха (φ) и её производные (абсолютная влажность, точка росы / точка льда, парциальное давление водяного пара (упругость), влагосодержание)
— Температура по влажному термометру (Твл)
— ТНС-индекс (ТНС)
— Давление воздуха (P) — вспомогательный показатель для ориентировочных замеров
Диапазон измерений температуры-50 … +60ºС
Пределы допускаемой погрешности измерения температуры— в диапазоне от 0 до 40 °С: ±0,2ºС
— в остальном диапазоне: ±0,3ºС
Диапазон измерения относительной влажности10-95%
Пределы допускаемой погрешности измерений относительной влажности— в диапазоне от 20 до 80%: ±2,0%
— в остальном диапазоне: ±3,0%
Время установления рабочего режима1 мин (если измеритель перед включением находился при температуре обследуемого помещение не менее 1 часа)
Рабочий диапазон температур— для преобразователя: от -50 до +60ºС
— для ИБ: от +5 до +50ºС
Рабочий диапазон относительный влажности— для преобразователя: 0-100%
— для ИБ: не более 80% при температуре не более 35 ºС
Атмосферное давлениеот 86 кПа до 108 кПа (645-810 мм рт.ст.)
Условия хранения— Температура: -50…+50ºС
— Влажность: не более (95±3)% при температуре 35ºС
Класс защитыIP20
Общие габаритные размеры (Цифровой преобразователь ЭкоТерма-1-DIN)— Длина в сборе: 500 мм
— Диаметр черной сферы: Ø94 мм
Масса изделия— Масса цифрового преобразователя: 195 г
— Масса ИБ: 540 г
Питание ИБАвтономное питание: 4 элемента питания типа LR6 (1,5 В).
Длительность автономной работы прибора:
— при температуре воздуха от 0°С до плюс 40°С – не менее 6 часов
— при температуре воздуха от минус 10°С до 0°С – не менее 1 часа

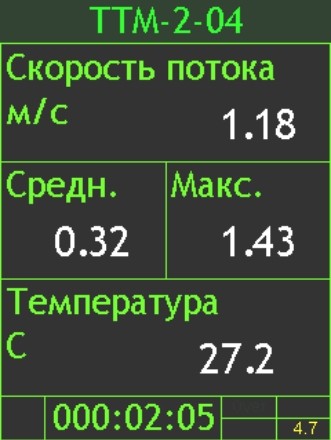

ТТМ-2-04-DIN. Технические характеристики
Диапазон измерения скорости воздушного потока0,1 до 30 м/с
Погрешность измерения скорости воздушного потока, не более:±(0,05+0,05•V) м/с, где V — показания измерителя
Длина х диаметр:343 мм х 34 м
Масса250 г
