110-KIT-MA – Комплект адаптеров для установки вибродатчиков

12 800,00 руб.

  • Описание
  • Отзывы (0)

110-KIT-MA – Комплект адаптеров для крепления вибродатчика при измерении общей и локальной вибрации

Адаптеры 110-KIT-MA являются не обязательными акксесуарами для измерения вибрации, но без них осществить правильное измерения общей и локальной вибрации очень сложно. Так же адаптеры для измерения вибрации 110-KIT-MA позволяют продлить срок службы приборов – виброметров.

При измерении уровней вибрации не допускается размещать вибродатчик на исследуемой поверхности без предварительного крепления вибродатчика. Прижимание вибродатчика к поверхности пальцем, рукой, ногой и проч. также не допускается, поскольку в данном случае меняются вибрационные свойства исследуемого объекта.

Набор адаптеров серии 110KIT-MA 1 предназначен для установки однокомпонентных вибродатчиков, что обеспечивает удобство и правильность измерения параметров вибрации.

Набор адаптеров серии 110KIT-MA 3 предназначен для установки трёхкомпонентных вибродатчиков, что обеспечивает удобство и правильность измерения параметров вибрации.

Комплект адаптеров для измерения общей и локальной вибрации 110-KIT-MA рекомендован для удобства и верности измерения параметров вибрации.

Существуют следующие варианты поставки адаптеров для измерения общей и локальной вибрации:


Адаптер для измерения локальной вибрации 002КР

Т-образный адаптер кисти руки 002КР предназначен для измерений локальной вибрации. Шейка адаптера зажимается между средним и безымянным пальцами оператора. Посадочное место – однопозиционное.


Адаптер для измерения локальной вибрации 022КРН

Адаптер-рукоятка локальной вибрации 022КРН предназначен для измерения локальной вибрации, передающейся на ладони человека от рукоятки ручного инструмента.

Тело адаптера устанавливают между рукояткой инструмента и ладонью, а его посадочное место располагают между большим и указательным пальцами.


Жесткий диск для измерения общей вибрации 001ОТ и 002ОТ

Жесткие диски 001ОТ и 002ОТ предназначены для измерений общей вибрации, передающейся через жесткое плоское сиденье. Вибродатчик устанавливается на поверхности жесткого диска. Диск 002ОТ имеет только резьбовые отверстия для крепления вибродатчика. Поэтому он преимущественно используется для установки 3-координатных преобразователей. Диск 001ОТ имеет дополнительный кубический элемент с тремя отверстиями в ортогональных направлениях. Поэтому его можно использовать для измерений вибрации 1-компонентными датчиками.

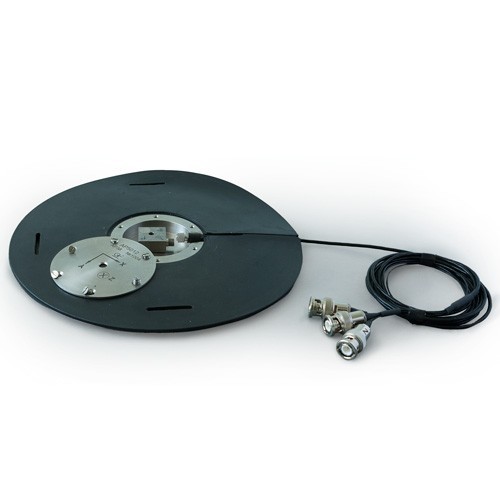

Резиновый диск для измерения общей вибрации 003РД

Полужесткий диск 003РД предназначен для измерений общей вибрации на сиденье с помощью акселерометра АР2082М. Конструкция диска обеспечивает быструю установку и демонтаж.


Платформа напольная 003ОП для измерения общей вибрации на полу

Платформа напольная 003ОП предназначена для измерений вибрации на полу. Платформа имеет два взаимно-перпендикулярных резьбовых отверстия. Центральное резьбовое отверстие предназначено для крепления 3-компонентных вибродатчиков, а также для измерений вертикальной вибрации 1-компонентным датчиком. Боковое резьбовое отверстие предназначено для измерений горизонтальной вибрации 1-компонентным вибродатчиком.


Магнит установочный АМ01

Магнит установочный АМ01 предназначен для крепления вибродатчиков к металлическим намагничиваемым поверхностям. Магнит соединяется с вибродатчиком с помощью резьбовой шпильки.

Наименование комплекта

KIT-MA

Описание набора адаптеров КИТ-МАЦена комплекта

KIT-MA, руб.

Комплект адаптеров 110-KIT-MA1Комплект адаптеров для установки 1-компонентных вибродатчиков:
– 001КР – адаптер кисти руки
– 001ОТ – жесткий диск для измерения общей вибрации на сиденье
– 003ОП – платформа напольная
– АМ01 – магнит установочный
12 800
Комплект адаптеров 110-KIT-MA3Комплект адаптеров для установки 3-координатных датчиков:

– 002КР – адаптер кисти руки;

– 022КБ – кубический адаптер;

– 002ОТ – жесткий диск для измерений вибрации на сиденье;

– 003ОП – платформа напольная – для измерений вибрации на полу и т.п.;

– АМ01 – установочный магнит

15 800
Комплект адаптеров 110-KIT-MA4Комплект адаптеров для установки 3-компонентных вибродатчиков:

– 002КР – адаптер кисти руки

– 022КБ – кубический адаптер

– 003РД – резиновый диск для измерения общей вибрации на сиденье

– 003ОП – платформа напольная

– АМ01 – магнит установочный

– AW-01 – восковая мастика

21 900
002КРАдаптер кисти руки однопозиционный (для 3-компонентного датчика)5 550
022КРНАдаптер рукоятки однопозиционный (для 3-компонентного датчика)5 550
001ОТЖесткий диск для измерений вибрации на сиденье (три положения установки)3 000
002ОТЖесткий диск для измерений вибрации на сиденье (одно положение установки)2 400
003РДГибкий диск (без датчика) для измерения общей вибрации7 800
003ОППлатформа напольная для измерений вибрации на полу2 800
АМ-01Установочный магнит2 800
AW-01-1Восковая мастика2 100
АР5022Кубический адаптер5 550
001КРАдаптер кисти руки5 550
022КБКубический адаптер3 000
