АНТ-3М — Течеискатель — газоанализатор

Описание

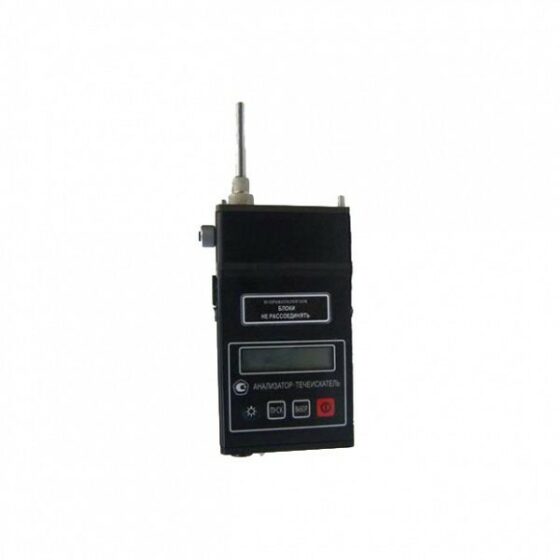

Описание прибора АНТ-3М:

Прибор АНТ-3М позволяющет измерять и анализировать в воздухе рабочей зоны 23 и более газовых веществ, а именно:

• углеводородные органические соединения (ацетон C3H6O, бензин, стирол C8H8, толуол C6H5-CH3, фенол C6H5OH, формальдегид НСНО и проч.);
• аммиак NH3;
• оксид азота NO, диоксид азота NO2;
• угарный газ СО, углекислый газ СО2;
• сероводород H2S;
• кислород О2, озон О3;
• хлор Cl2, хлороводород HCl;
• др. (см. вкладку «Список измеряемых веществ»).

Газоанализатор АНТ-3м предназначен для быстрого контроля за концентрацией паров вредных веществ в воздухе рабочих зон и анализа количества промышленных выбросов в атмосферу.

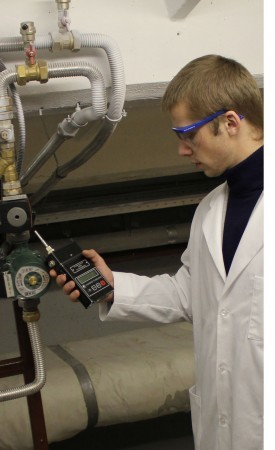

Кроме этого, этот газоанализатор АНТ-3 используют и с целью контроля химической обстановки в зоне химического заражения в случае аварийных ситуаций на предприятиях, а также при ликвидации последствий этих ситуаций. АНТ-3М также позволяет производить поиск мест утечек из технологического оборудования и емкостей в условиях высокой загазованности внешней среды.

Качество работы прибора АНТ-3м гарантировано исходя из:

• разрешения на применение Госгортехнадзора России;
• свидетельства о государственной аттестации методики исполнения измерений;
• свидетельства о взрывозащищенности;
• утверждения Главэнергонадзора при Министерстве энергетики России и Госстандартом России.

Прибор быстродейственен — время реакции газоанализатора составляет не более 15 секунд. Время непрерывной работы равняется 6 часам.
К условиям эксплуатации течеискателя АНТ-3 относятся контроль температуры внешней среды в рамках от -20°C до +40°С и влажности до 80% при температуре воздуха +20°С.

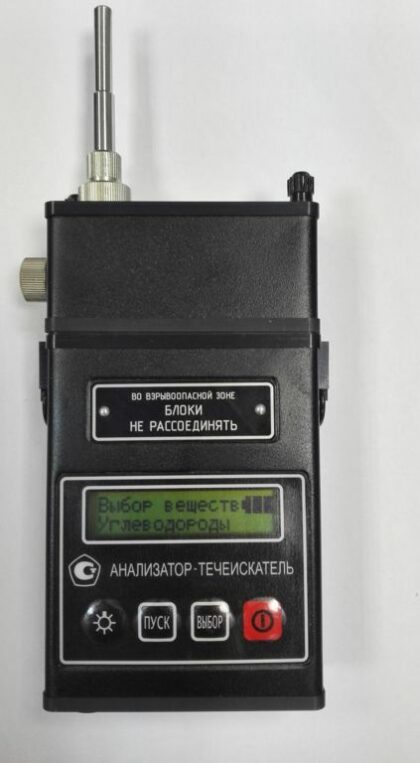

Цифровая индикация на панели анализатора производиться при определении точной концентрации искомого вещества, а комбинированная — при поиске места утечки. Прибор прост в использовании — для управления ним предназначены 4 кнопки, необходимые при включении и выключении аппарата, при пуске измерений, при выборе веществ, подлежащих анализу, при включении подсветки индикатора.

Газоанализатор АНТ-ЗМ имеет взрывозащитное исполнение 1ExibllBT4X.

Гарантийный срок газоанализатора АНТ-3М — 2 года.

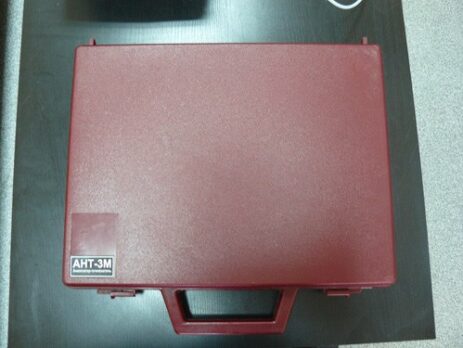

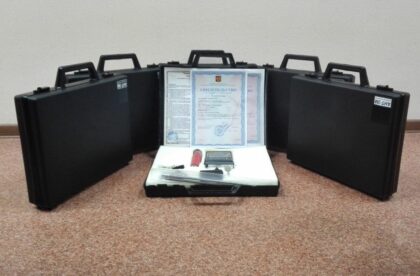

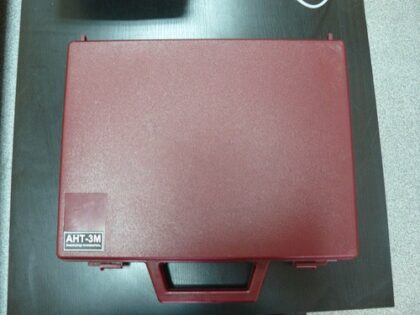

Комплект поставки газоанализатора АНТ-3М:

• газоанализатор-течеискатель АНТ-3 в комплекте с ФИД-детектором с градуировкой от 1 до 23 веществ (перечень веществ, на который градуируется базовый комплект АНТ-3М, (указан в таблице № 1) уточняется при заказе);
• устройство поверочное (УП);
• свидетельство о первичной поверке;
• устройство для проверки работоспособности;
• устройство зарядное;
• инструкция по поверке и руководства по эксплуатации;
• насадка-фильтр «нулевого» воздуха;

По дополнительному заказу газоанализатор АНТ-3М дооснащается:

• пробоотборный зонд (поставляется по дополнительному заказу);
• Сменный ФИД-1 (фотоионизационный) детектор (поставляется по дополнительному заказу);

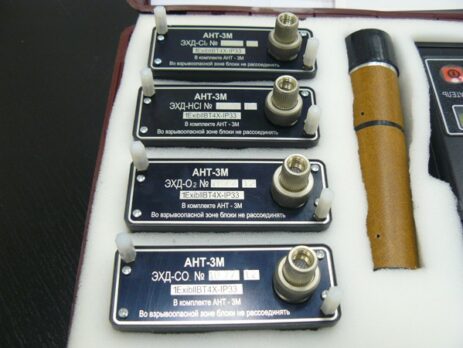

• Сменный ЭХД (электрохимический) детектор (поставляется по дополнительному заказу);
• Сменный ИКД (инфракрасный) детектор (поставляется по дополнительному заказу).

Характеристики газоанализатора АНТ-3М:

Анализатор-течеискатель АНТ-3 в базовой исполнение комплектуется датчиком ФИД (фотоионизационным) рассчитанным на измерение массовой доли концентрации паров технологических газов таких как:

Таблица №1

Базовая комплектация АНТ-3М предусматривает измерение до 23 любых веществ на выбор из таблицы №1

Так же конструкцией АНТ-3 предусмотрено подключение к блоку обработки информации других сменных блоков (дополнительная опция!) на основе ИКД (инфракрасных) и ЭХД (электрохимических) детекторов.

Для измерения массовой концентрации веществ, к которым нечувствителен ФИД можно использовать сменные блоки на базе электрохимических и инфракрасных детекторов не входящие в базовый комплект поставки.

Примечание: дополнительная комплектация может производиться как при первичном заказе, так и в процессе эксплуатации прибора.

Газоанализатор-течеискатель АНТ-3 М возможно дооснастить следующими дополнительными блоками из таблицы № 2, таблицы № 3, таблицы № 4, таблицы № 5:

Таблица № 2:

* Блок ЭХД H2S предназначен для определения концентрации сероводорода в парах нефти.

Таблица № 3:

Газоанализатор АНТ-3 калибруется и градуируется по определяемым веществам в соответствие с приведенным перечнем и требованием заказчика.

Технические характеристики АНТ-3М соответствует требованиям ГОСТ 8.578-2002 и ГОСТ 12.1.005-88 и ГОСТ 13320-81. Исполнение прибора IP33 в соответствии с ГОСТ 14254-96.

АНТ-3М имеет маркировку взрывозащиты ExibIIBT4X в соответствии с требованиями ГОСТ:
Р 51330.0-99, Р 51330.10-99, Р 52350.0-2005, и может применяться во взрывоопасных зонах помещений и наружных установок.

Время установления показаний, от 5 до 90 с.

Габаритные размеры АНТ-3М: длина — 190 мм, высота — 35 мм, ширина — 90 мм.

Масса АНТ-3М, не более 0,6 кг.

Условия эксплуатации АНТ-3М:

• температура окружающей среды от минус 20 до 40 °С,
• относительная влажность (при температуре 20 °С) — от 30 до 80 %,
• атмосферное давление, от 630 до 800 мм рт. ст.

Время непрерывной работы не менее 6 ч.

Индикация измерений — прямая, алфавитно-цифровая.

Гарантийный срок эксплуатации 2 года.

Гарантийный срок хранения устанавливается 1 год в течение гарантийного срока эксплуатации.
