Сигнализатор аварийный дозиметрический ДРГ-АТ2331

0 out of 5
( Отзывов пока нет. )

0,00 ₽

Категория:

Описание

Сигнализатор аварийный дозиметрический ДРГ-АТ2331 с первичной поверкой

Сигнализатор аварийный дозиметрический ДРГ-АТ2331 предназначен для обнаружения возникновения самоподдерживающейся цепной реакции (СЦР) и выдачи аварийных сигналов (световых и звуковых) о необходимости эвакуации персонала из опасной зоны.

Назначение сигнализатора аварийного дозимтерическоего ДРГ-АТ2331:

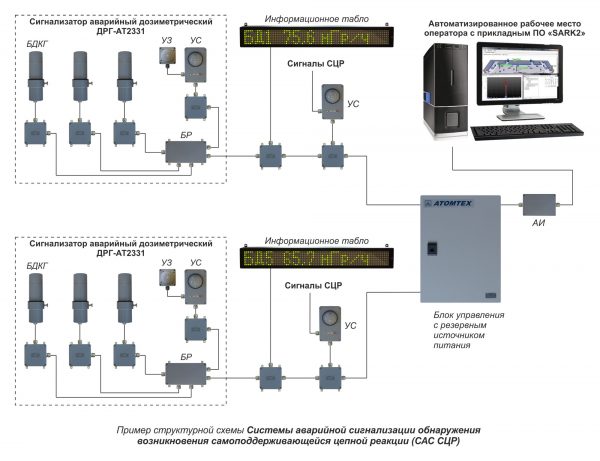

Сигнализатор представляет собой монтируемую на объекте стационарную аппаратуру состоящую из блоков детектирования гамма-излучения (БДКГ), блоков регистрации (БР) и устройств сигнализации (УС). Принцип действия сигнализатора основан на измерении БДКГ мощности дозы гамма-излучения, сравнения их с заданными пороговыми уровнями, логической обработки сигналов с БДКГ о превышении аварийного порогового уровня по логике «2 из 3» или «ИЛИ» для формирования сигнала тревоги о возникновении СЦР. Сигнализатор обеспечивает возможность ввода двух пороговых уровней мощности дозы с сохранением их при последующих включениях.Подключение сигнализатора ДРГ-АТ2331 к измерителю-сигнализатору СРК-АТ2327 или персональному компьютеру (ПК) с использованием программного обеспечения «SARK2» из состава СРК-АТ2327 позволяет формировать систему аварийной сигнализации (САС). При этом количество приборов при подключении к СРК-АТ2327 может достигать 3-х, а при подключении к ПК – 32-х.
При выходе из строя одного из приборов, входящего в САС или линии связи, оставшиеся приборы продолжают работать в автономном режиме с сохранением функций обнаружения, сигнализации, измерения и хранения данных.

Принцип действия сигнализатора аварийного ДРГ-АТ2331:

Измеритель-сигнализатор строится на основе интеллектуальных блоков детектирования (БД) гамма-излучения: БДКГ-02, БДКГ-04, БДКГ-11/1, БДКГ-17, БДКГ-27, БДКГ-204. бета-излучения БДПБ-01 и нейтронного излучения БДКН-02, БДКН-04.

В состав измерителя-сигнализатора может быть включен сигнализатор аварийный дозиметрический ДРГ-АТ2331.

Блоки детектирования (БД) – полностью самостоятельные устройства, осуществляющие измерение мощности дозы гамма- и нейтронного излучения и плотности потока бета-частиц и нейтронов с интервалом 2 секунды и управляющие звуковой и световой сигнализацией, предназначенной для оповещения персонала о возникновении радиационной опасности. Информация с БД передается на пульт управления (ПУ) и/или ПК по интерфейсу RS485. Связь с ПК осуществляется через адаптер преобразующий RS485 в USB или RS232.

На ПУ отображаются значение измеряемой величины в точке контроля любого выбранного БД и реальное время. Превышение пороговых уровней или отказ любого компонента системы сопровождаются звуковым и световым сигналами с указанием на табло ПУ зоны критической ситуации. ПУ обеспечивает установку порогов для каждого БД, контроль состояния БД, коррекцию часов реального времени, защиту паролем заданных функций, просмотр историй изменения мощности дозы и превышения установленных пороговых уровней в каждой контрольной точке.

К каждому БД может быть подключено информационное табло для отображения результатов измерения, предупредительных сообщений и информации о текущем времени и температуре окружающей среды.

При организации системы с использованием ПК, программное обеспечение позволяет производить настройку и изменение конфигурации системы, считывание данных и их анализ. На экран компьютера выводится план контролируемого объекта. В точках контроля объекта выводятся значения результатов измерения, которые представляются в виде графиков и таблиц.

Область применения сигнализатора дозиметрического ДРГ-АТ2331:

Обеспечение безопасности персонала предприятий использующих, перерабатывающих и хранящих делящиеся материалы.

  • Атомная промышленность
  • Контроль технологических процессов на производстве
  • Медицина
  • Металлургическая промышленность
  • Мониторинг радиационно опасных объектов и помещений
  • Научные исследования
  • Службы безопасности
  • Таможенный и пограничный контроль

Особенности ДРГ-АТ2321:

  • Обнаружение СЦР во всем возможном диапазоне ее характеристик
  • Интеллектуальные блоки детектирования
  • Большой срок службы
  • Высокая надежность
  • Самоконтроль составных частей
  • Блок источника резервированного питания
  • Запись и хранение в энергонезависимой памяти прибора результатов измерений
  • Автоматический контроль разряда аккумуляторной батареи

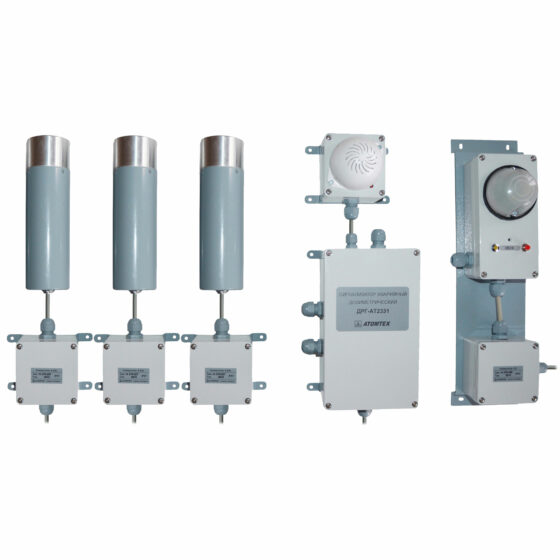

В состав измерителя-сигнализатора входят:

  • Блок регистрации БР-АТ910
  • Блоки детектирования гамма-излучения БДКГ-25 (3 шт.)
  • Комплект коммутаторов и клеммных коробок
  • Устройство сигнализации УС-АТ991c
  • Устройство звуковое УЗ-АТ993
  • Блок управления БУ-АТ980
  • Комплект монтажных частей
  • Адаптер интерфейсный
  • Комплект принадлежностей для поверки
  • Руководство по эксплуатации

Комплект поставки и количество уточняются при заказе потребителя

Основные технические характеристики сигнализатора аварийного дозиметрического ДРГ-АТ2321:

Минимальная продолжительность регистрируемой СЦР1 мс
Диапазон измерения мощности поглощенной дозы рентгеновского и гамма-излучения0,1 мкГр/ч – 1 Гр/ч
Диапазон измерения поглощенной дозы рентгеновского и гамма-излучения0,05 мкГр – 10 Гр
Пределы допускаемой основной относительной погрешности
– при измерении мощности дозы±30%
– при измерении дозы±35%
Энергетическая зависимость чувствительности относительно энергии 662 кэВ (137Cs)±35%

(в диапазоне энергий от 60 кэВ до 3 МэВ)

Время измерения мощности дозы рентгеновского и гамма-излучения (1 мкГр/ч) при статистической погрешности, не превышающей 20%не более 120 с
Время до срабатывания аварийной сигнализации при облучении дозой и/или мощностью дозы, равной пороговому значению, умноженному на дване более 300 мс
Уровень звучания сигнализации на расстоянии 1 м100 дБ
Суммарная длина линий связи между составными частями прибора, при которой он сохраняет свою работоспособностьне более 1000 м
Время установления рабочего режимане более 5 мин


Электропитание

от сети переменного тока 230 В, 50 Гц;

от аккумуляторной батареи 12,6 В или 24 В

в случае аварийного отключения сети

Время непрерывной работыне менее 24 ч при питании от сети переменного тока; не менее 6 ч при автономном питании от полностью заряженной аккумуляторной батареи
Радиационный ресурсне менее 100 Гр
Средний срок службыне менее 20 лет
Средняя наработка на отказне менее 15000 ч
Степень защиты
для БДКГ-25, клеммных коробок и коммутаторовIР57
для остальных составных частей прибораIР50
Диапазон рабочих температур
для БДКГ-25, БР-АТ910, коммутаторов и клеммных коробокот -40о С до + 50о С
для остальных составных частей прибораот + 5о С до + 40о С
Относительная влажность воздуха
для блоков детектирования, коммутаторов и клеммных коробок (при температуре 35оС и более низких без конденсации влаги)до 95 %
для остальных составных частей прибора (при температуре 30оС и более низких без конденсации влаги)до 75 %
Габаритные размеры и масса составных частей прибора:
блок детектирования БДКГ-25Ø61х210 мм; 0,6 кг
блок регистрации БР-АТ910260х180х90 мм; 0,7 кг
устройство cигнализации УС-АТ991с185х105х98 мм; 0,4 кг
устройство звуковое УЗ-АТ993126х124х95 мм; 0,35 кг
коробка клеммная135х124х55 мм; 0,3 кг
коммутатор135х124х55 мм; 0,3 кг
блок управления БУ-АТ980 (без аккумуляторов) [из состава СРК-АТ2327]400х300х150 мм; 7,8 кг
информационное табло [из состава СРК-АТ2327]643х97х67 мм; 4,0 кг
