ОКТАВА-111 – Шумомер-анализатор спектра 1 класса

Особенности и новые функции
  • Диапазон измерений уровней звука: 18…140 дБАU
  • Простота настройки: один режим измерения; все показатели измеряются одновременно
  • Удобство управления: все результаты сгруппированы в двух окнах
  • Эффективность: одновременное измерение текущих средних (СКЗ-1с) и эквивалентных уровней звука, уровней звука с временными коррекциями F. S. I и спектров звукового давления

  • Описание
  • Типовые комплекты поставки
  • Технические характеристики
  • Диапазоны и показатели точности
  • Функциональные возможности
  • Отзывы (0)

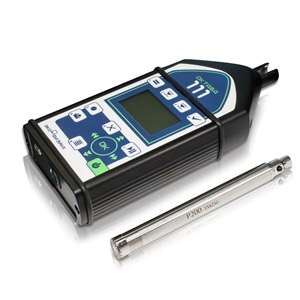

ОКТАВА-111 – Шумомер-анализатор спектра 1 класса.

ОКТАВА-111 – это очень простой в обращении и недорогой прибор, который позволяет измерить все нормируемые показатели шума среды обитания человека.

Отличительной особенностью шумомера является очень низкий уровень собственных шумов. Благодаря этому прибор ОКТАВА 111 может выполнять измерения уровней звука до 18 дБ, а уровней звукового давления в наиболее проблемной октаве 8 кГц – до 12 дБ!

Прибор предназначен для промышленно-санитарных лабораторий, центров гигиены и эпидемиологии, испытательных лабораторий, занимающихся специальной оценкой условий труда, природоохранной деятельностью, инженерными изысканиями, а также для станций технического обслуживания автомобилей и органов, уполномоченных осуществлять контроль внешнего шума автотранспорта, находящегося в эксплуатации.

Октава-111/Классика

Простой и доступный комплект для измерения уровней звука и звукового давления на базе портативного интегрирующего шумомера-анализатора спектра 1 класса Октава-111.

Комплект предназначен для оценки воздействия шума в производственных условиях, в жилых и общественных помещениях и на территории.

Октава-111 выгодно выделяется на фоне аналогов возможностью измерять уровни звука от 19 дБА (18 дБАU).

Состав комплекта:

  • шумомер с предусилителем и микрофоном (50 мВ/Па);
  • руководство по эксплуатации (содержит методику прямого измерения уровней звука и звукового давления), свидетельство о поверке,
  • сумка, зарядное устройство, два комплекта аккумуляторов, USB-кабель, сетевой адаптер.
Октава-111/Контролёр-24

Комплект Контролёр-24 прибора Октава 111 - это решение для измерений шума в санитарно-защитных зонах и для иных приложений, связанных с продолжительным мониторингом шума. В комплект входит штатив, ветрозащита и внешний аккумулятор для продолжительных измерений, в том числе на улице. При питании от внешнего аккумулятора  обеспечивается непрерывная работа в течение 50 часов.Результаты мониторинговых измерений могут быть обработаны в ПО Signal+Light.

Состав комплекта

  • измерительно-индикатоный блок Октава 111,
  • шумомер с предусилителем и микрофоном (50 мВ/Па),
  • кабель микрофонный EXC005R, 5 метров,
  • штатив TRP001R, ветрозащита W2, внешний аккумулятор,
  • руководство по эксплуатации (содержит методику прямого измерения уровней звука и звукового давления), свидетельство о поверке,
  • сумка, зарядное устройство, два комплекта аккумуляторов, USB-кабель, сетевой адаптер.
Типовой комплект 111-ГТО

Комплект 111-ГТО предназначен для измерений внешнего и внутреннего шума автотранспортных средств, в том числе при проведении технического осмотра.

В комплект входит шумомер Октава-111, малый штатив для установки микрофона на уровне выхлопной трубы и микрофонный кабель.

Шумомер Октава-111 соответствует требованиям ГОСТ 33997-2016 "Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки" и позволяет проводить измерения, соответствующие приказам МВД РФ No.1014 от 08.11.2012 и Минпромторга No.1677 от 06.12.2011.

Состав комплекта

  • измерительно-индикатоный блок Октава-111,
  • шумомер с предусилителем и микрофоном (50 мВ/Па),
  • кабель микрофонный EXC002R, 2 метра,
  • штатив TRP201R,
  • руководство по эксплуатации (содержит методику прямого измерения уровней звука и звукового давления), свидетельство о поверке,
  • сумка, зарядное устройство, два комплекта аккумуляторов, USB-кабель, сетевой адаптер.
Типовой комплект поставки СанНадзор

Типовой комплект поставки СанНадзор предназначен для центров гигиены и эпидемиологии и иных организаций, проводящих санитарно-гигиенический контроль виброакустических параметров в жилых и общественных помещениях. В комплект входит два индикаторных блока (ИИБ Экофизика-110А-HF, ИИБ Октава-111), что позволит проводить измерения шума и вибрации раздельно.

Один и тот же микрофон может быть подключен к любому из индикаторных блоков. Шумомер ОКТАВА-111 проще в эксплуатации и позволяет измерять очень слабые уровни звука вплоть до 18 дБА. Прибор Экофизика-110А целесообразно использовать, если необходимо исследовать не только шум, но и инфразвук, для анализа шума, состоящего из отдельных акустических событий методом оперативной постобработки хронограмм и в других сложных случаях.

Кроме того в комплект входит трёхкомпонентный датчик вибрации (подсоединяется к ИИБ Экофизика-110А-HF), поставляемый с протоколом измерений собственного шума. Учёт собственного шума акселерометра предусмотрен некоторыми методиками и позволяет проводить  измерения малых уровней вибрации.

Состав комплекта

  • Измерительно-индикаторный блок Экофизика-110А в исполнении HF-Белая,
  • набор встроенных измерительных программ «Санитарная виброакустика ЭФБ-HF»,
  • Микрофонный предусилитель Р200 с микрофонным кабелем EXC002R (2 м),
  • Микрофонный капсюль ВМК-205 (или МК-265)
  • 3-компонентный вибропреобразователь AP2082M-100 (с протоколом испытаний собственных шумов),
  • Измерительно-индикаторный блок Октава-111,
  • Кофр Октава-М, 3 комплекта аккумуляторов, зарядное устройство, интерфейсный кабель,
  • руководства по эксплуатации, паспорта, свидетельства о поверке к приборам Октава-111 и Экофизика-110А.
Типовой комплект поставки ЭкоДом

Типовой комплект ЭкоДом предназначен для центров  гигиены и эпидемиологии и иных организаций, проводящих контроль шума и вибрации в жилых помещениях, в том числе при приёмке зданий.

В комплект входят два прибора - шумомер и виброметр; это позволит проводить измерения шума и вибрации одновременно. Шумомер Октава-111 и виброметр Экофизика-111Вобеспечивают измерения самых малых уровней - от 18 дБ(А) и от 47 дБ отн. 1 мкм/с2 для частотной коррекции Wm.

При необходимости функциональность комплекта может быть расширена измерениями вибрации по трём направлениям и цифровыми измерителями семейства DIN.

Состав комплекта

  • Измерительно-индикаторный блок ИИБ Октава-111,
  • микрофонный предусилитель Р200 с микрофонным кабелем EXC005R (5 м),
  • микрофонный капсюль 50 мВ/Па, ветрозащита W2,
  • трёхканальный измерительно-индикаторный блок ИИБ Экофизика-111В
  • 1-компонентный вибропреобразователь с повышенным разрешением AP2099-100 (с протоколом испытаний собственных шумов),
  • платформа 004ОП,
  • Кофр Октава-М, 3 комплекта аккумуляторов, зарядное устройство, интерфейсный кабель,
  • руководства по эксплуатации, паспорта, свидетельства о поверке к приборам Октава-111 и Экофизика-111В.

Технические характеристики прибора ОКТАВА-111:

Наименование параметра или характеристики Значение характеристики
Диапазон измерений корректированных по А уровней звука, дБ от 19 до 150*
Диапазон измерений корректированных по C уровней звука, дБ от 21 до 150*
Диапазон измерений корректированных по Z уровней звука, дБ от 24 до 150*
Диапазон измерений корректированных по АU уровней звука, дБ от 18 до 150*
Частотные характеристики A, C, Z, AU
Временные характеристики S, F, I, Пик, Leq, Leq,1c
Пределы допускаемой абсолютной погрешности измерений уровня звука, дБ

±0,5

Диапазон частот цифровых октавных фильтров, Гц от 31,5 до 16 000
Диапазон частот цифровых третьоктавных фильтров, Гц от 25 до 20 000
Линейный диапазон октавных фильтров от 31,5 Гц до 8 кГц, дБ 122
Линейный диапазон октавного фильтра 16 кГц, дБ 117
Линейный диапазон третьоктавных фильтров от 25 Гц до 8 кГц, дБ 126
Линейный диапазон третьоктавных фильтров от 10 кГц до 20 кГц, дБ 120
Пределы допускаемой погрешности измерений на опорных частотах, дБ

±0,4

Средняя наработка на отказ, ч, не менее 10000
Срок службы, лет 5
Напряжение питания постоянного тока (четыре аккумулятора типа АА), В

5

Сила потребляемого тока, мА 400
Масса прибора с аккумуляторами, кг, не более 0,55
Габаритные размеры (длина×ширина×высота), мм, не более

-с микрофоном

-без микрофона



305×85×35

190×85×35

Рабочие условия эксплуатации:
- температура окружающего воздуха, °С от минус 10 до плюс 50
- относительная влажность окружающего воздуха, %, не более от 25 до 90
- атмосферное давление, кПа от 85 до 108
*В комплекте с микрофонами чувствительностью 50 мв/Па и 14 мв/Па

Диапазоны и показатели точности методики прямых измерений уровней звука и звукового давления, включенной в руководство по эксплуатации:

Таблица 1 Диапазоны и погрешности однократных измерений уровней звука (F, S, I, Leq) и уровней звукового воздействия

Используемый микрофонный капсюль Диапазон измерения Погрешность измерения, не более дБ
1 Микрофон ВМК-205, МК-265 19 – 140 дБА,

18 – 140 дБAU

21 – 140 дБС

24 – 140 дБZ

·     Тональный и широкополосный шум, не содержащий импульсов:
± 0,6 дБ (при уровне сигнала не менее +10 дБ от нижнего предела измерений);
± 0,9 дБ (при уровне сигнала вблизи нижнего предела измерений).·     Импульсный шум:
±0,6 дБ (при длительности импульса до 200 мс, Fast-Max-Slow-Max< 6 дБ);
±1,0 дБ (при длительности импульса от 100 до 5 мс для характеристик Fast и Leq и от 100 до 50 мс для характеристики Slow).
2 Микрофон М-201, МК-233 30 – 151 дБА,

29 – 151 дБAU

32 – 151 дБС

35 – 151 дБZ

Таблица 2 Диапазоны и погрешности однократных измерений уровней звукового давления в октавных и третьоктавных полосах частот

Используемый микрофонный капсюль Диапазон измерения Погрешность измерения, не более дБ
1 Микрофон ВМК-205, МК-265 1/1-окт.: 19* – 140 дБ

1/3-окт.: 15* – 140 дБ

± 0,7 дБ (при уровне сигнала не менее в -40 дБ от верхнего предела измерений);
± 0,9 дБ (при уровне сигнала ниже -40 дБ от верхнего предела, но выше +10 дБ от нижнего предела);

± 1,0 дБ (при уровне сигнала ниже +10 дБ от нижнего предела);2Микрофон М-201, МК-233

1/1-окт.: 30 – 151 дБ

1/3-окт.: 26 – 151 дБ

* Нижние пределы измерений для отдельных частотных полос могут быть меньше указанных в таблице; значение нижних пределов могут быть оценены как уровень собственных шумов в соответствующей полосе для диапазона шкалы Д3 (Таблица 3) плюс 7 дБ.

Таблица 3. Спектры собственных шумов при закороченном входе с эквивалентом микрофона ЭКМ-101

Таблица 3.1. Уровни собственных шумов в октавных полосах частот 31,5 Гц – 16000 Гц

Гц 31,5 63 125 250 500 1000 2000 4000 8000 16000
Д1, дБ 15,0 18,0 20,0 23,0 25,0 28,0 30,0 33,0 35,0 38
Д2, дБ 5,0 4,0 4,0 6,0 8,0 10,0 13,0 15,0 17,0 20,0
Д3, дБ 4,0 2,0 0,0 -1,0 -2,0 -1,0 1,0 3,0 5,0 8,0

Таблица 3.2. Уровни собственных шумов в третьоктавных полосах частот 25 Гц - 630 Гц

Гц 25 31,5 40 50 63 80 100 125 160 200 250 315 400 500 630
Д1, дБ 10,0 10,0 11,0 12,0 13,0 14,0 14,0 15,0 16,0 17,0 18,0 19,0 20,0 20,0 21,0
Д2, дБ 1,0 0,0 0,0 0,0 -1,0 -1,0 -1,0 -1,0 0,0 0,0 1,0 1,0 2,0 3,0 4,0
Д3, дБ 1,0 0,0 -1,0 -2,0 -3,0 -4,0 -4,0 -5,0 -6,0 -6,0 -6,0 -6,0 -7,0 -7,0 -6,0

Таблица 3.3. Уровни собственных шумов в третьоктавных полосах частот 800 Гц - 20 кГц

Гц 800 1k 1,25k 1,6k 2k 2,5k 3,15k 4k 5k 6,3k 8k 10k 12,5k 16k 20k
Д1, дБ 22,0 23,0 24,0 25,0 26,0 26,0 27,0 28,0 29,0 30,0 30,0 31,0 32,0 33,0 35,0
Д2, дБ 4,0 5,0 6,0 7,0 8,0 9,0 9,0 10,0 11,0 12,0 13,0 13,0 14,0 16,0 17,0
Д3, дБ -6,0 -6,0 -5,0 -5,0 -4,0 -3,0 -2,0 -2,0 -1,0 0,0 1,0 2,0 2,0 4,0 5,0

Примечание: для учета собственных шумов прибора при измерениях к значениям Таблицы 3 надо прибавить величину калибровочной поправки шумомера для применяемого микрофона.

ПРЕДУПРЕЖДЕНИЕ: При питании прибора от внешнего источника собственные шумы могут повышаться.

Функциональные возможности
  • Измерение уровней звука (класс 1 по ГОСТ 17187-2010 и МЭК 61672-1)
  • Измерение уровней звукового давления в октавных и третьоктавных полосах частот
  • Измерение пиковых уровней
  • Частотные коррекции A, AU, C, Z
  • Отсоединяемый микрофон (200В / 0 В поляризация), удлинительный кабель (опция)
  • Автоматическая запись в память
  • Канал телеметрии, дистанционное управление
