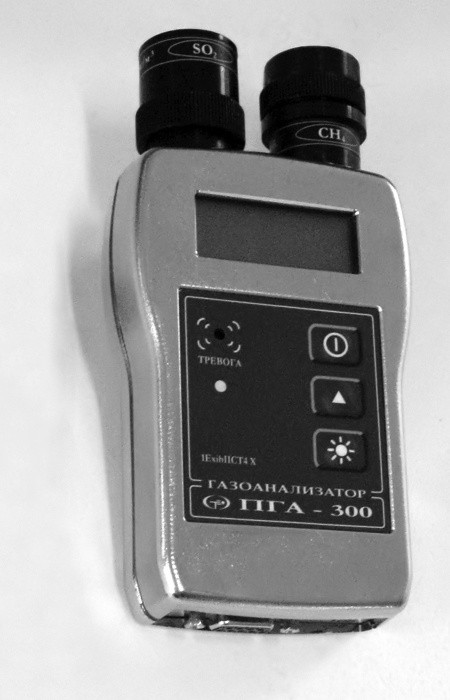

ПГА-300 – персональный двухканальный газоанализатор для контроля углеводородов, водорода, токсичных газов и кислорода со сменными датчиками и диффузионным пробоотбором.

Газоанализатор ПГА-300 с первичной поверкой предназначен для измерения объемной доли метана, пропана, объемной доли водорода, объемной доли кислорода, а также массовой концентрации оксида  углерода, сероводорода, диоксида азота и диоксида серы.

Принцип действия газоанализаторов ПГА -300:

  • по измерительным каналам объемной доли метана и пропана – термокаталитический, основанный на измерении теплового эффекта реакции окисления горючего компонента кислородом воздуха на каталитически активном чувствительном элементе;
  • по измерительным каналам объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы – электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.

Способ отбора пробы газоанализатора ПГА- 300 – диффузионный.

Измеренная концентрация высвечивается на двухстрочный жидкокристаллический дисплей.

В корпус газоанализатора ПГА-300, в зависимости от исполнения, могут быть установлены:

  • один термокаталитический датчик;
  • один термокаталитический и один электрохимический датчик;
  • один или два электрохимических датчика.

Датчики электрохимические имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и другие настроечные параметры и при подключении к блоку электроники значения коэффициентов считываются микропроцессором.

Питание газоанализатора осуществляется от блока аккумуляторов напряжением 2,4 В (два аккумулятора типа Ni МH VH AA-1700).

Газоанализаторы ПГА 300 обеспечивают световую и звуковую сигнализацию при достижении концентрацией определяемых компонентов двух фиксированных значений порогов сигнализации. По первому порогу (предупредительная сигнализация) выдаются прерывистый звуковой сигнал и световой сигнал – мигание светодиодов ТРЕВОГА. По второму порогу (аварийная сигнализация) звуковой сигнал – непрерывный, световой сигнал – непрерывное свечение светодиодов ТРЕВОГА.

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP54 по ГОСТ 14254.

Газоанализаторы ПГА 300 выполнены взрывозащищенными с видом взрывозащиты «искробезопасная электрическая цепь» по ГОСТ Р 51330.10 (МЭК 60079-11) и имеют маркировку взрывозащиты 1ExibIICT4 X.

Область применения – взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Комплект поставки



Наименование комплектующих газоанализатора ПГА-300

Цена

Измерительный блок

Блок электроники

18 998

Датчики встроенные термокаталитические
Сенсор на СН4

4 750

Cенсор на C3H8

4 750

Датчики сменные электрохимические
Датчик ДГЭ на О2

10 992

Датчик ДГЭ на Н2

24 426

Датчик ДГЭ на СО

10 992

Датчик ДГЭ на H2S

10 992

Датчик ДГЭ на NO2

10 992

Датчик ДГЭ на NH3

10 992

Датчик ДГЭ на SO2

10 992

Диапазоны измерения газоанализатора ПГА-300:

Определяемый компонент Диапазон измерений определяемого компонента Пределы допускаемой основной погрешности
Объемной доли Массовой концентрации,
мг/м3
Абсолютной Относительной,
%
Метан (СН4) термокаталитический (0…2,5)% ±(0,1+0,04Сх)%,об.
Пропан (С3Н8) термокаталитический (0…1)% ±0,1%,об.
Водород (Н2)
электрохимический
(0…5)% ±(0,2+0,04Сх)%,об.
Кислород (О2)
электрохимический
(0…30)% ±(0,2+0,04Сх)%,об.
Оксид углерода (СО)
электрохимический
(0…17)млн–1
(17…103)млн–1
0…20
20…120
±5 мг/м3

±25 %
Сероводород (Н2S)
электрохимический
(0…7)млн–1
(7…32)млн–1
0…10
10…45
±2,5 мг/м3

±25 %
Диоксид азота (NO2)
электрохимический
(0…1)млн–1
(1…10,5)млн–1
0…2
2…20
±0,5 мг/м3

±25 %
Диоксид серы (SО2)
электрохимический
(0…3,8)млн–1
(3,8…18,8)млн–1
0…10
10…50
±2,5 мг/м3

±25 %

Примечание: СX – значение концентрации определяемого компонента на входе газоанализатора.

Допускается заказывать поставку дополнительных датчиков после первичной поставки газоанализатора потребителю. При этом имеющиеся у потребителя блок электроники и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта ПГА-300.

Общие технические характеристики газоанализатора ПГА-300

Характеристика Значение
Номинальное время установления показания Т0,9 ном, с:

  • для термокаталитических датчиков
  • для электрохимических датчиков
  • 30
  • 30
Время прогрева газоанализатора, не более, мин 10
Напряжение питания постоянного тока (от аккумуляторной батареи), В 2,4
Потребляемая мощность, не более, ВА 0,2
Время непрерывной работы от одной зарядки аккумуляторной батареи, ч 16
Габаритные размеры газоанализатора, не более, мм 165х80х40
Масса газоанализатора, не более, кг 0,3
Диапазон температуры окружающей среды, °С -20…+40
