ЭКОФИЗИКА-111В – Трехканальный виброметр

Трёхканальный виброметр-анализатор спектра 1-го класса точности ЭКОФИЗИКА-111В с поверкой предназначен для измерения уровней воздействия общей и локальной вибрации на человека в рамках санитарно-гигиенических исследований

80 000,00 руб.157 000,00 руб.

Очистить
    Сбросить выбранное

    Дополнительные комплектующие:

    • 15800 руб.
    • 21900 руб.
    • 176800 руб.
    • 191400 руб.

    Программное обеспечение:

    • 17200 руб.
    • 41600 руб.
    Сбросить выбранное

    Дополнительные комплектующие:

    • 15800 руб.
    • 21900 руб.
    • 176800 руб.
    • 191400 руб.

    Программное обеспечение:

    • 17200 руб.
    • 41600 руб.
  • Описание
  • Особенности
  • Комплектация
  • Технические характеристики:
  • Отзывы (1)

Описание трехканального виброметра ЭКОФИЗИКА-111В с поверкой

Трехканальный прибор ЭКОФИЗИКА-111В с поверкой обеспечивает:

  • измерение общей вибрации по трём осям (X, Y, Z) одновременно в частотном диапазоне 0,8 Гц – 160 Гц;
  • измерение локальной вибрации по трём осям (X, Y, Z) одновременно в частотном диапазоне 6,3 Гц – 1250 Гц;
  • измерение уровней корректированных виброускорения и виброскорости до 20 000 Гц (по умолчанию виброметр поставляется с вибродатчиком АР2038P-10 с диапазоном частот 0,5…12 000 Гц);
  • проведение технических измерений.

Прибор ЭКОФИЗИКА-111В , который поставляется взамен снятого с производства виброметра ЭКОФИЗИКА-110В, обеспечивает выполнение прямых измерений виброускорения и виброскорости.

Виброметр, анализатор спектра ЭКОФИЗИКА-111В 1-го класса точности  предназначен для измерения корректированных уровней виброускорения, виброскорости, октавных, третьоктавных и узкополосных спектров сигналов различных первичных преобразователей, регистрации временных форм сигналов с целью оценки влияния вибрации и иных динамических физических процессов на человека на производстве, жилых и общественных зданиях, на территории, определения виброакустических характеристик механизмов и машин, а также научных исследований.

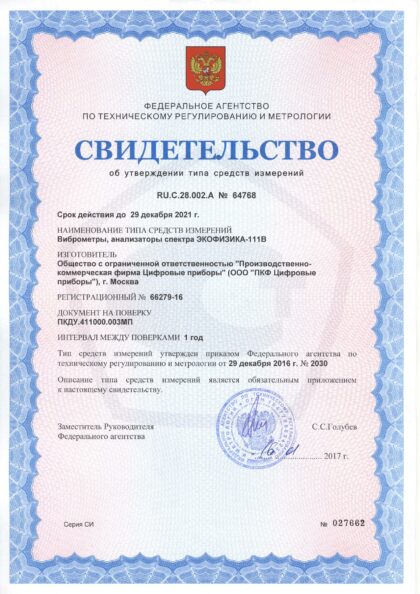

Измеритель вибрации ЭКОФИЗИКА-111В поставляется с первичной поверкой и внесён в Государственный реестр средств измерений Российской Федерации под номером № 66279-16.

Виброметр ЭКОФИЗИКА-111В с первичной поверкой используется при проведении:

  • Специальной оценки условий труда;
  • Санитарно-гигиенической оценки вибрации на рабочем месте;
  • Санитарно-гигиенической оценки вибрации в помещениях жилых и общественных зданий;
  • Измерения вибрационных характеристик оборудования и строительных конструкций;
  • Оценки воздействия вибрации на здания и сооружения;
  • Научно-исследовательских и опытно-конструкторских работ.

Вибромер ЭКОФИЗИКА-111 В сконструирован с учетом требований нормативных документов

  • ГОСТ 12.1.012-2004;
  • СН 2.2.4/2.1.8-583-96;
  • ГОСТ ИСО 8041;
  • ГОСТ 17168;
  • ГОСТ 31191.1 (ИСО 2631-1), ГОСТ 31191.2 (ИСО 2631-2);
  • ГОСТ 31192.1 (ИСО 5349-1), ГОСТ 31192.2 (ИСО 5349-2);
  • ГОСТ 31191.4 (ИСО 2631-4);
  • МЭК 61260.

На базе виброметра-анализатора спектра ЭКОФИЗИКА-111В возможно создание многоканальной системы измерения вибрации с тремя одноканальными вибродатчиками для измерения общей и локальной вибрации в трёх точках одновременно.

Методика измерений обеспечивает выполнение обязательных метрологических требований к измерениям, производимым при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, указанных в приказе МЗСР РФ от 09 сентября 2011 г. №1034н.

Особенности виброметра анализатора спектра ЭКОФИЗИКА-111В:

Особенности индикаторного блока ЭКОФИЗИКА-111В ВиброЭксперт-111В:
Диспетчер датчиков В приборах серии "Белая Экофизика" имееется гибкая система настройки измерительного тракта, которая называется «Диспетчер датчиков».

Диспетчер датчиков включает в себя следующие составные части:

  • реестр измеряемых величин (единиц измерения);
  • картотека зарегистрированных первичных преобразователей;
  • картотека зарегистрированных калибраторов;
  • журнал диспетчера.

Диспетчер датчиков позволяет:

  • хранить калибровочные данные для разнообразных первичных преобразователей; для некоторых видов первичных преобразователей (например, датчиков ускорения) пользователь может предусмотреть использование вторичных единиц единиц (например, измерять скорость или перемещение с помощью датчика ускорения);
  • выбирать в измерительных программах датчики нужного типа; при этом прибор автоматически задействует параметры калибровки;
  • хранить параметры калибраторов и использовать их при автоматической калибровке;
  • регистрировать в журнале все изменения, связанные с калибровкой.
Групповая запись Групповая запись – это способ сохранения результатов измерений вручную, при котором несколько последовательных замеров сохраняются в общем файле для удобства последующей обработки.

"Белая Экофизика" может осуществлять постобработку файла Групповой записи: рассчитывать средние арифметические, максимальные и минимальные значения, а также стандартное отклонение (стандартную неопределенность).

Хронограмма измерений в реальном времени Хронограмма измерений позволяет быстро проанализировать акустические явления непосредственно в контрольной точке.

В процессе измерений приборы серии "Белая Экофизика" сохраняют часть результатов в оперативной памяти.

В специальном графическом окне пользователь следит за тем, как развивается исследуемый процесс во времени. Остановив замер, пользователь может выделить нужную зону предыстории и провести её постобработку: прибор рассчитает максимальные, пиковые и эквивалентные уровни только для выделенного участка (события).

Результат этой оперативной постобработки можно сохранить в блокнот протоколов вместе с графической копией экрана прибора.

Анализ хронограмм мультизаписей Мультизапись - это один из способов автоматического сохранения в память результатов измерений приборов нашего производства. В результате выполнения мультизаписи в приборе получается файл с пошаговой историей измерений (хронограмма). Каждый шаг этой истории содержит всю совокупность измеренных величин.

Обработка файлов мультизаписей позволяет выделять события и рассчитывать для них максимальные, средние и иные показатели. До сих пор эти возможности были доступны только при наличии дополнительного программного обеспечения. В приборах серии «Белая Экофизика» обработка мультизаписи может быть выполнена самим прибором без компьютера.

При вызове из памяти файла мультизаписи на экране появляется окно навигации. Оно позволяет быстро оценить всю совокупность измерений и перейти к нужному месту хронограммы для детального рассмотрения всех величин на конкретном шаге измерения.


Примечание.

Функция постобработки хронограмм мультизаписей имеется в следующих измерительных программах приборов Экофизика-110А (Белая) и Экофизика-111В (Белая):

  • ЭкоЗвук ЭФБ-110А,
  • Общая вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF,
  • Локальная вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF.
Электронный блокнот протоколов измерений В приборах серии "Белая Экофизика" есть новый вид записи в память: Запись в Блокнот.


Блокнот удобен в тех случаях, когда вы хотите сохранить только то, что видите на экране. Особенно это актуально для результатов постобработки хронограмм мультизаписи и предысторий, которые не могут быть сохранены иным способом.

Блокнот – это отдельный текстовый файл (NOTE.TXT), который создается в корневом каталоге энергонезависимой памяти прибора при первой записи. Новая запись заносится в конец файла и содержит сведения о режиме измерения, о дате и времени, датчике и его калибровочных параметрах, а также о тех результатах измерений, которые вы видели на экране.

Для тех измерительных окон, в которых данные представлены в графическом виде, запись в блокнот сопровождается одновременным сохранением графического файла-копии экрана типа .BMP. В таких случаях имя графического файла также присоединяется в блокнотную запись.

Особенности измерителя вибрации ЭКОФИЗИКА-111В ВиброЭксперт-111В:

  • Количество каналов: 3 (прямое подключение вибродатчиков со встроенной электроникой);
  • Измерение виброскорости (наряду с виброускорением);

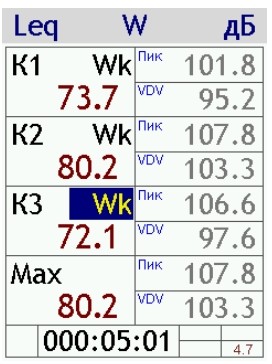

  • Измерение среднеквадратичных и пиковых корректированных виброускорений, дозы вибрации (VDV) по трем направлениям одновременно (ГОСТ ИСО 8041)
  • Отсутствие кабельного эффекта;

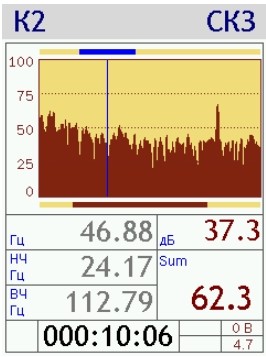

  • Спектральный анализ: 1/1 и 1/3-октавный, БПФ;
  • Линейный рабочий диапазон более 100 дБ без переключения усиления
  • Измерение вибрации одновременно в трех точках в диапазоне частот до 20 кГц;
  • Диспетчер датчиков: выбор единиц измерений, датчиков, калибровочных настроек;
  • Экспресс-анализ: графическая хронограмма, виброакустический калькулятор, постобработка мультизаписи, групповая обработка многократных замеров, текстово-графический блокнот;
  • Запись в память: ручная и автоматическая (автозамер, мультизапись, групповой замер;
  • Регистрация сигналов (цифровой магнитофон): запись сигналов по трем каналам и их постобработка на экране прибора;
  • Каналы телеметрии, дистанционное управление;
  • Расширение режимов измерений при подключении цифровых измерительных.

Расширенные возможности трехкомпонентного виброметра ЭКОФИЗИКА-111В ВиброЭксперт-111В с первичной поверкой:

  • Диспетчер датчиков - управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки.
  • Перечень датчиков - список доступных датчиков открывается непосредственно в измерительной программе.
  • Графическая хронограмма - позволяет видеть развитие процесса в реальном времени.
  • Виброакустический калькулятор - выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий.
  • Постобработка файлов мультизаписи - осуществляется самим прибором ЭКОФИЗИКА-111В без применения компьютера.
  • Групповой замер - позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора.
  • Встроенный блокнот - рабочий журнал измерений в текстовом формате.

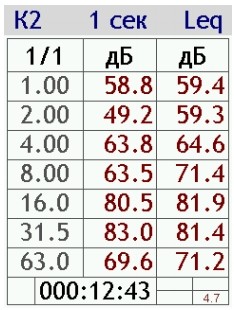

  • 1/3-октавный анализ - выводится с экранными коррекциями спектра.
  • БПФ-анализ - осуществляется по трем каналам одновременно.
  • Возможность использования производных единиц измерения - например, получение спектров виброскорости и виброперемещения для датчика ускорения).
  • 3-канальный регистратор виброакустических сигналов - может работать независимо от набора измерительных программ.
  • Телеметрия реального времени - осуществляется через порт USB без использования адаптеров интерфейса DOUT.

Комплектация прибора ЭКОФИЗИКА-111В (Комплектация ВИБРОЭКСПЕРТ-111В):

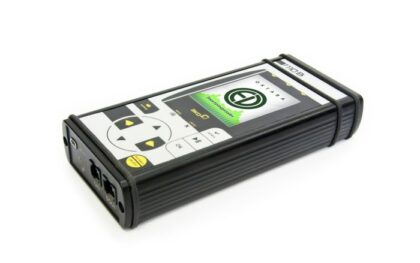

  • трёхканальный блок индикации ЭКОФИЗИКА-111В  с тремя входами BNC (ICP/IEPE);
  • датчик вибрации 3-компонентный AP2038P-10 , чувствительность 10 мВ/g, ICP/IEPE;
  • сумка-кофр СТАНДАРТ-ES;
  • два комплекта аккумуляторов с зарядным устройством;
  • руководство по эксплуатации с паспортом и свидетельством о поверке;
  • набор измерительных программ "Инженерная виброметрия ЭФБ-110В" (предназначен для технических измерений вибрации, в т.ч. исследования вибрации механизмов и машин);
  • набор измерительных программ модулей "Санитарная виброметрия ЭФБ-110В" (предназначен для санитарно-гигиенических измерений, в т.ч. для специальной оценки условий труда и производственного контроля).

По дополнительному заказу виброметр ЭКОФИЗИКА-111В рекомендуется доукомплектовывать:

  • комплект адаптеров для крепления вибродатчиков 110-KIT-MA3 (с металлический диском) / 110-KIT-MA4 (с резиновым диском);
  • вибрационный калибратор КВ-160 для проверки работоспособности вибродатчика;
  • дополнительный портативный внешний аккумулятор для проведения работ в полевых условиях.

Технические характеристики виброметра ЭКОФИЗИКА-111В:

Режимы измерения виброметра
  • Общая вибрация;
  • Локальная вибрация;
  • 1/3-октавный анализатор;
  • БПФ-анализатор.
Количество каналов 1-3 (определяется типом и количеством вибродатчиков).
Измеряемые параметры
  • Три компоненты корректированного ускорения;
  • доза вибрации VDV;
  • вибрационная экспозиция (общая вибрация);
  • полное виброускорение (локальная вибрация);
  • MTVV;
  • среднеквадратичные и пиковые значения виброскорости.
Частотные коррекции общей вибрации (измеряются одновременно)
  • Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно);
  • гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm.
Частотные коррекции локальной вибрации (измеряются одновременно)
  • Wh, Fh (измеряются одновременно);
  • гистограммы распределений рассчитываются только для Wh.
Временные характеристики
  • СКЗ-1с, СКЗ-5с, СКЗ-10с;
  • Leq (СКЗ за весь интервал измерений);
  • Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения);
  • VDV.

Прочие технические характеристики трехосевого виброметра ЭКОФИЗИКА-111В:

Питание трехосевого виброметра ЭКОФИЗИКА-111В с поверкой:
Питание прибора осуществляется от комплекта аккумуляторов.
Энергопотребление максимально 500 мА.
Зарядка аккумуляторов с использованием внешнего зарядного устройства (входит в комплект поставки).
Габаритные размеры и масса вибромера ЭКОФИЗИКА111В:
Габаритные размеры (без первичных преобразователей) 188 мм х 86 мм х 35 мм.
Масса (без первичных преобразователей) не более 0,6 кг.
Прочие характеристики ЭКОФИЗИКА 111В Виброэксперт:
Индикатор
  • OLED (320х240), цветной;
  • диапазон рабочих температур от - 10 оС до + 50 оС.
Клавиатура пленочная
Память 4 Гбайт, энергонезависимая

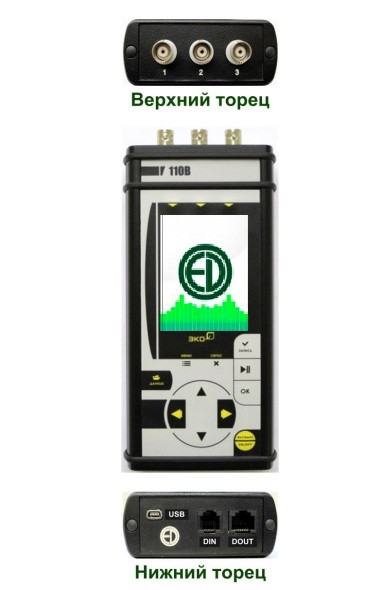

Интерфейс
  • USB (Master&Slave);
  • DOUT (гальванически развязанный UART);
  • DIN (порт для подключения цифровых датчиков).
Рабочие условия эксплуатации виброметра ЭКОФИЗИКА-111В с первичной поверкой:
Диапазон рабочих температур окружающей среды: от - 10 оС до + 40 оС.
Относительная влажность: до 90 % при +40 оС (без конденсата).
Атмосферное давление: от 86 кПа до 108 кПа (645-810 мм рт.ст.).

Виброметр ЭКОФИЗИКА-111В имеет следующие программно-измерительные модули для проведения измерений:

  • набор измерительных программ "Инженерная виброметрия ЭФБ-110В" - для технических измерений вибрации, в т.ч. исследования вибрации механизмов и машин;
  • набор измерительных программ модулей "Санитарная виброметрия ЭФБ-110В"- для санитарно-гигиенических измерений, в т.ч. для специальной оценки условий труда и производственного контроля.

Набор измерительных программ "Инженерная виброметрия ЭФБ-110В".

Набор включает в себя измерительные программы виброметра ЭКОФИЗИКА-111В ВиброЭксперт-111В, предназначенные для общетехнических измерений вибрации.

Состав набора "Инженерная виброметрия ЭФБ-110В":

Измерительная программа Количество каналов Измеряемые величины Рекомендации по применению
XYZ:1/3окт 3 1/3-октавные спектры 0,8 Гц - 20 кГц Общетехнические измерения 1/3-октавных спектров ускорения, скорости, перемещения, звукового давления
XYZ:БПФ-3 3 Узкополосные спектры в диапазоне частот до 24 кГц Общетехнические измерения БПФ-спектров вибрации и звукового давления

Набор измерительных программ "Санитарная виброметрия ЭФБ-110В"

Набор включает в себя измерительные программы прибора ЭКОФИЗИКА-110В (Белая), предназначенные для общетехнических измерений вибрации.

Состав набора "Санитарная виброметрия ЭФБ-110В":

Измерительная программа Количество каналов Измеряемые величины Рекомендации по применению
Общая вибрация ЭФБ-110В 3 Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные, MTVV) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 - 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц - 160 Гц.

Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
XYZ:БПФ-3 3 Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 - 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц - 1250 Гц.

Измерения локальной вибрации



1 отзыв к ЭКОФИЗИКА-111В – Трехканальный виброметр

  1. 4 из 5

    Купили данный виброметр в комплект к старенькому Ассистенту. Привыкли работать с Ассистентом, решили взять другой виброметр – поначалу было непривычно, но методом тыка потихоньку осваиваем) Удобно лежит в руке (наш первый виброметр Ассистент приходится держать двумя руками).
    А вот по кабелю для датчика вибрации – что у Ассистента, что у Экофизики – везде очень хлипкие, это удручает (в свое время один такой кабель у Ассистента сломали, ремонт вышел в копеечку).
    К производителю в плане организации вопросов – нет, всё очень быстро поставили, четко отработали, за что ему большое спасибо.
