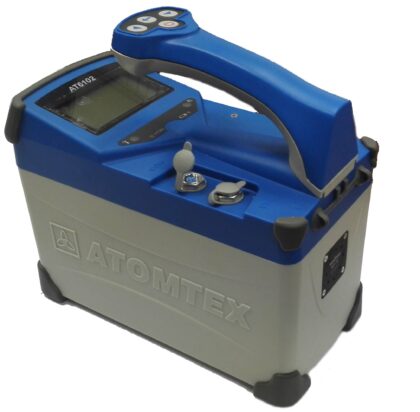

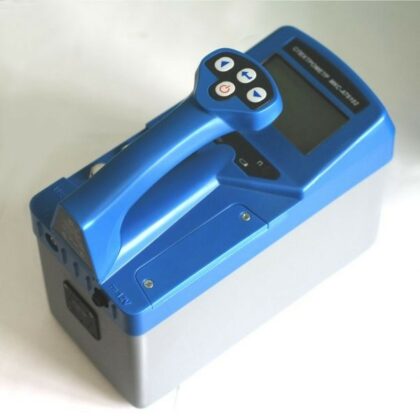

МКС-АТ6102 – Спектрометры гамма-излучения
433 690,00 руб. – 532 580,00 руб.
- Описание
- Комплектация
- Технические характеристики
- Отзывы (0)
Описание
Описание прибора МКС-Ат6102 и его особенности:
Для регистрации гамма-излучения, поиска гамма-источников и радиоактивных загрязнений, измерения энергетического распределения гамма-излучения и идентификации радионуклидов, а также для измерения мощности дозы гамма-излучения в приборах используется высокочувствительный сцинтилляционный детектор на основе NaI(Tl). Для расширения диапазона измерения мощности дозы гамма-излучения в приборах предусмотрен дополнительный дозиметрический канал на счетчике Гейгера-Мюллера.
В модели МКС-АТ6102 для регистрации нейтронного излучения и обнаружения источников нейтронов, оценки скорости счета нейтронов используются два встроенные пропорциональные гелиевые счетчики медленных нейтронов, размещенные в полиэтиленовом замедлителе. Модели МКС-АТ6102А , МКС-АТ6102В не содержит встроенного нейтронного канала.

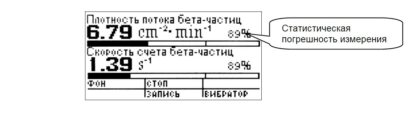

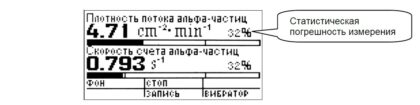

В спектрометрах предусмотрена возможность подключения внешних блоков детектирования для измерения плотности потока альфа- и бета-частиц с загрязненных поверхностей (БДПА‑01 и БДПБ-01) и для измерения амбиентного эквивалента мощности дозы нейтронного излучения (БДКН-03).
Спектрометр МКС-АТ6102, в отличие от МКС-АТ6102А и МКС-АТ6102В имеет дополнительную функцию детектирования нейтронов.
Особенности спектрометров МКС-АТ6102:
- Обнаружение источников гамма-, нейтронного, а также альфа- и бета-излучений;

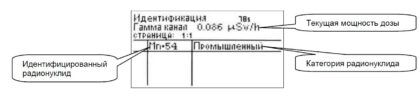

- Обнаружение, локализация источника радиоактивного излучения и идентификация его изотопного состава в режиме реального времени;
- Многофункциональность;
- Моноблочное исполнение;
- Оперативный и экспертный режимы работы;
- Встроенная непрерывная автоматическая светодиодная стабилизация энергетической шкалы спектрометра, периодическая подстройка энергетической шкалы спектрометра от контрольной пробы на основе KСl;
- Цифровая термокомпенсация спектрометрического тракта от встроенного датчика температуры;
- Звуковая и визуальная сигнализация при идентификации гамма-излучающих радионуклидов и при превышении пороговых уровней по мощности дозы, плотности потока, скорости счета;
- Запись и хранение в памяти до 400 спектров;
- Возможность работы в широком диапазоне температур в полевых условиях;
- Возможность обмена данными с ПЭВМ по интерфейсу USB;
- Возможность подключения внешних блоков детектирования.
Наименование комплектующего: | Примечание: |
Базовый комплект МКС-АТ6102: | |
– спектрометр | |
– адаптер сетевой | для заряда блока аккумуляторов от сети |
– кабель | для заряда блока аккумуляторов от сети автомобиля |
– кабель 6102 USB | для подключения спектрометра к ПК |
– программный продукт «SpectEx» | для работы спектрометра с ПК. Поставляется в базовой комплектации (описание по запросу) |
– руководство по эксплуатации | |
– комплект принадлежностей: | |

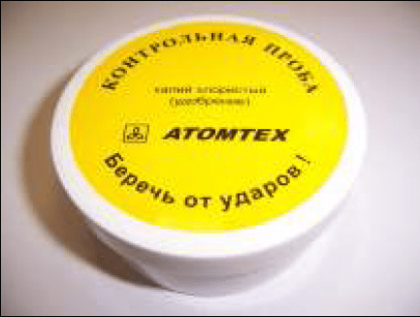

– контрольная проба | На основе калия хлористого галургического ГОСТ 4568-95 (предназначена для обеспечения стабилизации спектрометрического тракта в процессе эксплуатации спектрометра |
– упаковочная сумка | Сумка для хранения и переноски спектрометра и принадлежностей |
Дополнительно к спектрометру МКС-АТ6102 можно заказать: | |
– кабель для подключения спектрометра к источнику «+12 В» | Для заряда блока аккумуляторов от источника «+12 В» |

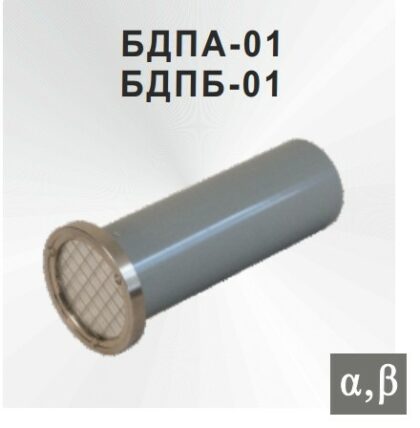

– блок детектирования альфа-излучения БДПА-01 с комплектом запасных защитных пленок | |
– блок детектирования бета-излучения БДПБ-01 с комплектом запасных защитных пленок | |

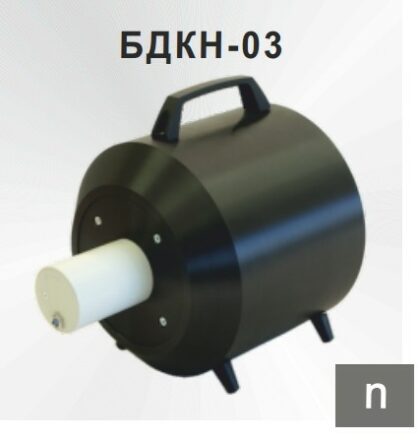

– блок детектирования нейтронов БДКН-03 | |
– штанга телескопическая 1,1 м | Для проведения измерений в труднодоступных местах (для БДПА-01, БДПБ-01) |
– кабель БД | Для подключения БДПА-01, БДПБ-01 или БДКН-03 к спектрометру |
– кабель USB для подключения спектрометра к ПК | Требует использования прикладного ПО |
– программный продукт «GARM» | для отображения на ПК результатов измерений с привязкой к координатам местности. Поставляется по дополнительному заказу |
Основные характеристики спектрометра МКС-АТ6102 | МКС-АТ6102 (γ, n) | МКС-АТ6102А (γ) |
МКС-АТ6102В (γ) |
Детектор гамма-излучения | Сцинтилляционный NaI(Tl) Ø40×40 мм;
Счетчик Гейгера-Мюллера |
Сцинтилляционный NaI(Tl) Ø40×80 мм; Счетчик Гейгера-Мюллера | |
Детектор нейтронного излучения | Два3- He пропорциональных счетчика нейтронов | – | – |
Диапазон энергий гамма-излучения |
20 кэВ – 3 MэВ |
||
Диапазон энергий нейтронного излучения |
0,025 эВ – 14 МэВ |
– |
– |
Идентификация радионуклидов |
промышленные, естественные, медицинские (По отдельному заказу возможно изменение библиотеки идентифицируемых радионуклидов) |
||
Типовое энергетическое разрешение для энергии 662 кэВ (137Cs) |
7,5% |
7,5% |
8% |
Максимальная входная статистическая загрузка |
не менее 1,5·105 c-1 |
||
Время обнаружения источника 137Сs активностью 50 кБк на расстоянии 20 см |
не более 2 с |
||
Время обнаружения с вероятностью 0,9 источника 252Сf с выходом нейтронов 1,8·104нейтрон/с на расстоянии 20 см |
не более 5 с |
– |
– |
Диапазон измерения мощности амбиентного эквивалента дозы гамма-излучения |
0,01 – 300 мкЗв/ч [NaI(Tl)] 10 мкЗв/ч – 100 мЗв/ч [Г-М] |
0,01 – 150 мкЗв/ч [NaI(Tl)] 10 мкЗв/ч – 100 мЗв/ч [Г-М] |
|
Предел основной относительной погрешности измерений мощности дозы |
±20% |
||
Чувствительность к гамма-излучению, не менее | |||
241Am |
6600 имп·с-1/(мкЗв·ч-1) |
11600имп·с-1/(мкЗв·ч-1) |
|
137Сs |
850имп·с-1/(мкЗв·ч-1) |
1700имп·с-1/(мкЗв·ч-1) |
|
60Сo |
430имп·с-1/(мкЗв·ч-1) |
840имп·с-1/(мкЗв·ч-1) |
|
Энергетическая зависимость чувствительности относительно энергии 662 кэВ (137Cs) |
±20% [NaI(Tl)] (в диапазоне энергий 50 кэВ 3 МэВ) ±25% [Г-М] (в диапазоне энергий 60 кэВ 3 МэВ) |
||
Чувствительность к прямому нейтронному излучению, не менее | |||
Pu-Be |
0,28 имп.·см2/нейтр. |
– |
– |
252Сf |
0,5 имп.·см2/нейтр. |
– |
– |
Количество каналов АЦП |
1024 |
1024 |
1024 |
Время установления рабочего режима |
не более 1 мин |
не более 1 мин |
не более 1 мин |
Время непрерывной работы |
не менее 18 ч |
не менее 25 ч |
|
При работе с внешними блоками детектирования |
не менее 15 ч |
не менее 17 ч |
|
Степень защиты |
IР65 |
||
Устойчивость к падению |
с высоты до 20 см на твердую поверхность |
||
Диапазон рабочих температур |
от -20°С до +50°С |
||
Относительная влажность воздуха при температуре ≤35°С без конденсации влаги |
до 95 % |
||
Соединение с ПК |
USB, Bluetooth |
||
Габаритные размеры, масса |
230х115х212 мм |
230х115х177 мм |
230х115х177 мм |
Масса |
2,5 кг |
1,9 кг |
2,15 кг |
Основные характеристики внешних блоков детектирования спектрометров МКС-АТ6102 , МКС-АТ6102А и МКС-АТ6102В |
БДПА-01 (α) |
БДПБ-01 (β) |
БДКН-03 (n) |
Детектор |
Сцинтилляционный, ZnS(Ag) Ø60 мм |
Сцинтилляционная пластмасса Ø60 мм |
3-He счетчик в полиэтиленовом замедлителе |
Диапазон энергий |
4 – 7 МэВ |
155 кэВ – 3,5 МэВ |
0,025 эВ – 14 МэВ |
Диапазон измерения |
0,5 – 105 част./(мин·см2) (плотность потока) |
3 – 5·105 част./(мин·см2) (плотность потока) |
0,1 мкЗв/ч – 10 мЗв/ч (мощность дозы) |
Чувствительность |
0,15 (имп·с-1)/(част.·мин-1·см-2) (239Pu) |
0,3 (имп·с-1)/(част.·мин-1·см-2) (90Sr+90Y) |
0,355 имп·с-1/мкЗв·ч-1 (Pu-Be) |
Предел основной относительной погрешности измерений |
±20% |
±20% |
±20% |
Степень защиты |
IР54 |
IР54 |
IР54 |
Габаритные размеры |
Ø87×205 мм |
Ø87×205 мм |
314х220х263 мм |
Масса |
0,55 кг |
0,65 кг |
8 кг |
