ПГА 1-96 — Газоанализатор с поверкой

0,00

Описание

ПГА 1-96 портативные газоанализаторы предназначены для измерения объемной доли метана (CH4), пропана (C3H8), углекислого газа (CO2), кислорода (O2), водорода (H2) и массовой концентрации угарного газа (CO), сероводорода (H2S), сернистого газа (SO2), диоксида азота (NO2), аммиака (NH3) и предельных углеводородов Σ(C2-C10) в воздухе рабочей зоны.

Газоанализаторы ПГА 1-96 являются портативными приборами непрерывного действия.

Принцип действия газоанализаторов:

  • Оптический инфракрасный — по измерительным каналам объемной доли метана, пропана, диоксида углерода и предельных углеводородов (C2-C10). Инфракрасный оптический принцип действия основан на селективном поглощении молекулами определяемых компонентов электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им кюветы, содержащей анализируемую среду;
  • Электрохимический — по измерительным каналам объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота, аммиака.

Отбор измеряемой пробы осуществляется от ручного или автоматического заборного устройства. Автоматический забор пробы может осуществляться как от встроенного, так и от внешнего микрокомпрессора.

Электрохимический принцип действия основан на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Способ забора пробы принудительный, требуется внешний побудитель расхода (например, ручная система пробоотбора с резиновой грушей, входящей в комплект поставки или встроенный микрокомпрессор).

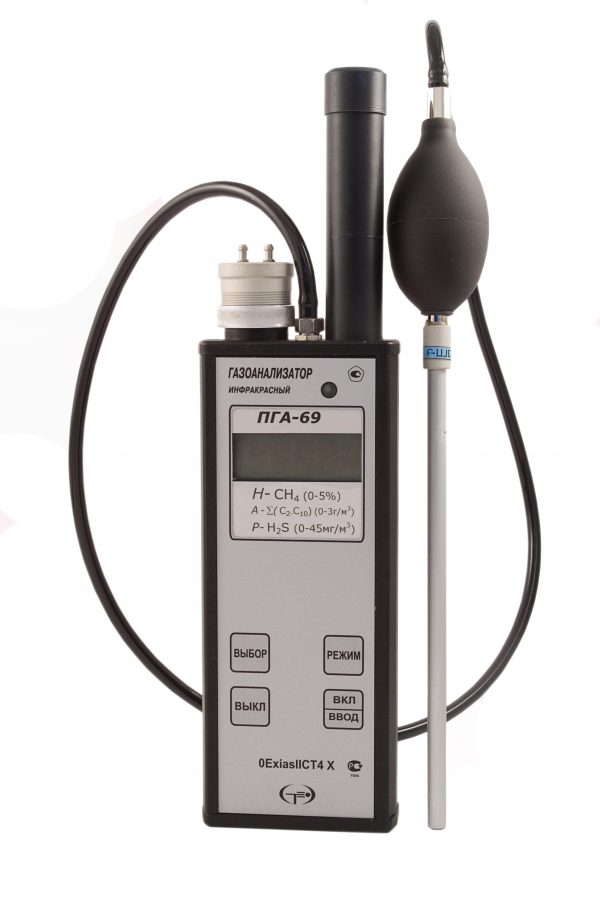

Конструктивно газоанализатор выполнен одноблочным, в металлическом корпусе. Внутри корпуса размещены плата управления, датчики и аккумуляторный блок. Предусмотрена возможность установки двух инфракрасных (каналы №1 и №2) и одного электрохимического (канал №3) датчиков.
Прибор имеет функцию световой (красный светодиод) и звуковой сигнализации о превышении установленных значений.

Область применения газоанализаторов ПГА 1-96 — взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

По защищенности от влияния пыли и воды газоанализаторы ПГА 1-96 соответствуют степени защиты IP54 по ГОСТ 14254. Газоанализаторы выполнены взрывозащищенными с видом взрывозащиты «специальный» по ГОСТ Р51330.0 и «искробезопасная электрическая цепь «ia» по ГОСТ Р51330.10 (МЭК 60079-11) и имеют маркировку взрывозащиты 0ExiasIICT4 X.

Дополнительно газоанализаторы ПГА 1-96 сертифицированы в рудничном исполнении для применения в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и/или горючей пыли. В этом случае газоанализаторы имеют маркировку взрывозащиты РОЕхiasI.

Газоанализатор ПГА сертифицирован и выпускается в 96 исполнениях в соответствии с Таблицей 1.

Таблица 1. Варианты поставки газоанализаторов ПГА (возможно 96 исполнений газоанализатора ПГА)

Оптические датчикиЭлектрохимический датчик, канал №3
Канал №1Канал №2О2COH2SSO2NO2NH3H2
CH4CО2ПГА-1ПГА-7ПГА-13ПГА-19ПГА-25ПГА-31ПГА-37ПГА-43
CH4C3H8ПГА-2ПГА-8ПГА-14ПГА-20ПГА-26ПГА-32ПГА-38ПГА-44
C3H8CО2ПГА-3ПГА-9ПГА-15ПГА-21ПГА-26ПГА-33ПГА-39ПГА-45
CH4ПГА-4ПГА-10ПГА-16ПГА-22ПГА-27ПГА-34ПГА-40ПГА-46
C3H8ПГА-5ПГА-11ПГА-17ПГА-23ПГА-28ПГА-35ПГА-41ПГА-47
CО2ПГА-6ПГА-12ПГА-18ПГА-24ПГА-29ПГА-36ПГА-42ПГА-48
Σ(C2-C8)ПГА-49ПГА-55ПГА-61ПГА-67ПГА-73ПГА-79ПГА-85ПГА-91
CH4(ПДК)ПГА-50ПГА-56ПГА-62ПГА-68ПГА-74ПГА-80ПГА-86ПГА-92
Σ(C2-C8)CH4ПГА-51ПГА-57ПГА-63ПГА-69ПГА-75ПГА-81ПГА-87ПГА-93
Σ(C2-C8)CО2ПГА-52ПГА-58ПГА-64ПГА-70ПГА-76ПГА-82ПГА-88ПГА-94
CH4(ПДК)CH4ПГА-53ПГА-59ПГА-65ПГА-71ПГА-77ПГА-83ПГА-89ПГА-95
CH4(ПДК)CО2ПГА-54ПГА-60ПГА-66ПГА-72ПГА-78ПГА-84ПГА-90ПГА-96

Базовый комплект поставки газоанализатора ПГА:

  • газоанализатор ПГА (исполнение газоанализатора ПГА определяется заказчиком)
  • паспорт, методика поверки;
  • комплект принадлежностей, куда входят ручное устройство отбора пробы, калибровочная камера, зарядное устройство;

Встроенный микрокомпрессор — по требованию заказчика.

Общие технические характеристики газоанализатора ПГА 1-96

Наименование технического параметра:Значение:
Номинальное время установления показания Т0,9 ном, сек:
  • для оптических датчиков
  • для электрохимических датчиков
30
Время прогрева газоанализатора, мин, не более3
Напряжение питания постоянного тока(от аккумуляторной батареи), В3,6
Потребляемая мощность, ВА, не более0,2
Время непрерывной работы от одной зарядки аккумуляторной батареи, ч16
Габаритные размеры газоанализатора, мм, не более85х35х270
Масса газоанализатора, кг, не более0,8
Диапазон температуры окружающей среды, °С-30 … +35



Определяемый компонентДиапазон измерений объемной доли определяемого компонента, %Пределы допускаемой основной погрешности
Абсолютной, объемная доля определяемого компонента, %Приведенной, %
Метан (СH4)0…5± 5
Пропан (С3Н8)0…2± 5
Диоксид углерода (СО2)0…2± 5
Кислород (О2)0…30± 5
Водород (Н2)0…5±(0,2+0,04ּСх)

Примечание: Сх — объемная доля определяемого компонента на входе газоанализатора, %.

Определяемый компонентДиапазон измерений определяемого компонентаПределы допускаемой основной погрешности
Объемной долиМассовой концентрацииАбсолютной, массовая концентрация определяемого компонентаОтносительной, %
Оксид углерода (СО)(0…17)млн–1
(17…103)млн–1
(0…20) мг/м3
(20…120) мг/м3
±5 мг/м3

± 25 %
Сероводород (Н2S)(0…7)млн–1
(7…32)млн–1
(0…10) мг/м3
(10…45) мг/м3
±2,5 мг/м3

± 25 %
Диоксид серы (SО2)(0…3,8)млн–1
(3,8…18,8)млн–1
(0…10) мг/м3
(10…50) мг/м3
±2,5 мг/м3

± 25 %
Диоксид азота (NO2)(0…1)млн–1
(1…10,5)млн–1
(0…2) мг/м3
(2…20) мг/м3
±0,5 мг/м3

± 25 %
Аммиак (NH3)(0…28)млн–1
(28…99)млн–1
(0…20) мг/м3
(20…70) мг/м3
±5 мг/м3

± 25 %
Σ(C2-C10)(0…3) г/м3±(0,03+0,15ּСх) г/м3
CH4 (ПДК)(0…7) г/м3±(0,07+0,05ּСх) г/м3

Примечания:
1) Сх — массовая концентрация определяемого компонента на входе газоанализатора;
2) Σ(C2-C10) — суммарное содержание предельных углеводородов: этан (С2Н6), пропан (С3Н8), бутан (С4Н10), пентан (С5Н12), гексан (С6Н14), гептан (С7Н16), октан (С8Н18), нонан (С9Н20), декан (С10Н22);
3) Пределы допускаемой основной абсолютной погрешности по измерительному каналу Σ(C2-C10) по поверочному компоненту (пропану C3H8) равны ±(0,03+0,1ּСх)г/м3.
