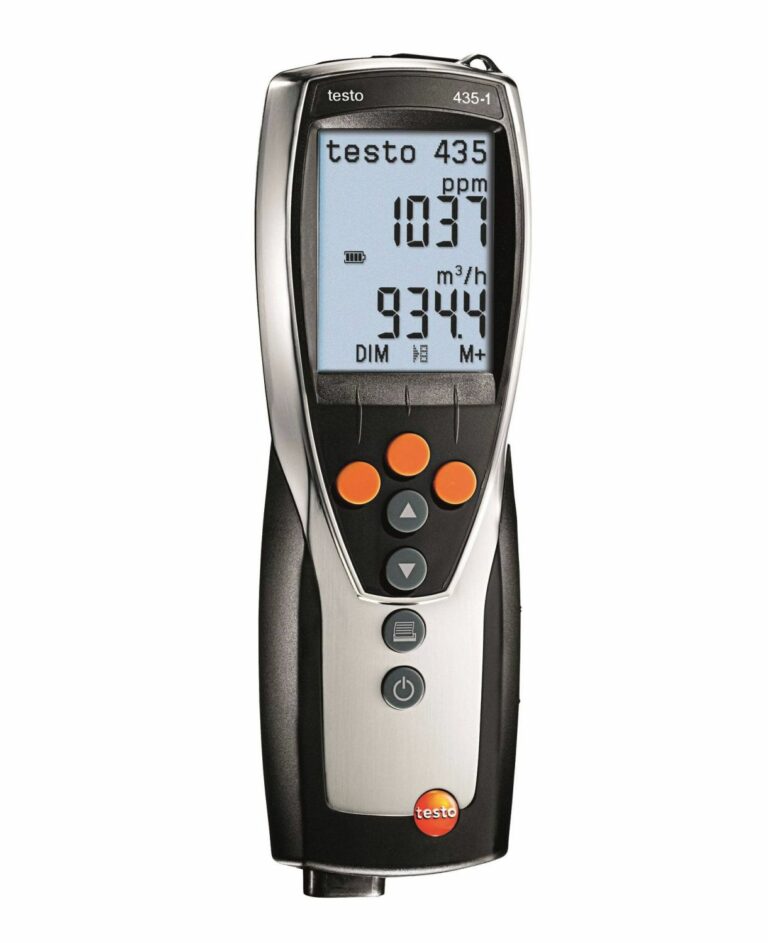

Тесто 435 — многофункциональный прибор

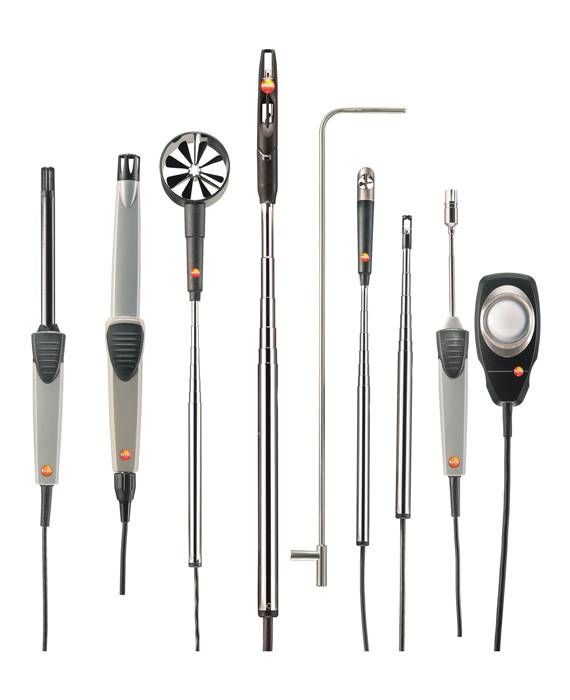

Для измерения скорости потока и объёмного расхода в вентиляционных воздуховодах компания Тесто предлагает компактные анемометрические зонды и трубки Пито.При выборе подходящего зонда или измерительного прибора необходимо учитывать интенсивность потока в вентиляционном воздуховоде. Интенсивность потока можно подразделить на три условных диапазона:

• Низкая скорость потока: 0 — 5 м/с → термоанемометры и зонды температуры
• Средняя скорость потока: 5 — 40 м/с → лучше всего подходит анемометр-крыльчатка диаметром 16 мм
• Высокая скорость потока: 40, 70 и 100 м/с → наиболее подходящими характеристиками обладает трубка Пито (область применения и типы измерений представлены далее по тексту)

Сенсоры скорости потока для измерений в воздуховодах снабжены телескопическими штангами для упрощения использования в крупных воздуховодах. При необходимости наряду с измерением интенсивности потока можно также измерять температуру и влажность с использованием одного и того же зонда. В зависимости от интенсивности потока в воздуховоде выберите зонд температуры, зонд-крыльчатку или трубку Пито.

Объёмный расход на входе и выходе любого воздуховода должен соответствовать по расчётам базовым требованиям к экономичности работы системы.Для измерения объёмного расхода на выходах воздуховодов хорошо подходят анемометры-крыльчатки больших размеров диаметром 100 мм , поскольку такие анемометры позволяют захватывать большую площадь сечения воздуховода, что, в свою очередь, позволяет определять возмущение потока в области воздухораспределительной решётки (эффект петли).

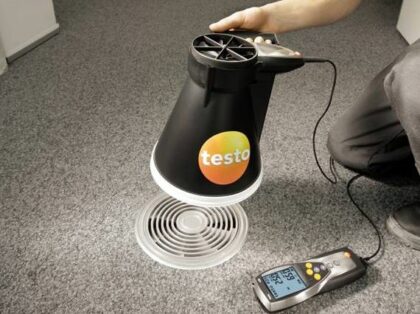

Для измерения интенсивности оттока/притока в области щелей воздухораспределительной решётки и дисковых клапанов прекрасно подходит воронка для измерения объёмного расхода и большой анемометр-крыльчатка диаметром 100 мм. Значение общего объёмного расхода регистрируется с помощью воронки без необходимости пересчёта по скорости потока и площади сечения. Это простой метод измерения объемного расхода, позволяющий получить достоверные результаты.

Для комфортного пребывания и повышения производительности труда чрезвычайно важна правильная вентиляция. Наряду с дизайном помещения и личным восприятием также существует и ряд других факторов, создающих приятный микроклимат в помещении. Это воздух в помещении, температура стен, окон, полов и потолков.Для прибора Тесто 435 существует целый ряд зондов температуры серии TE. Для определения возможности образования точки росы и плесени прекрасно подходит поверхностный зонд и зонд влажности.

Измерение лучистого тепла (Тесто 435 -1, 2, 3)

Многофункциональный измерительный прибор Тесто 435 – это надёжный инструмент для измерения теплового комфорта. Приобретаемый отдельно съёмный сферический термометр позволяет измерять лучистое тепло (иными словами, расчётную температуру или температуру комфортности). Результаты измерения расчётной температуры с использованием сферического термометра диаметром 150 мм должны совпадать с температурой комфортности до ± 0,41 K.Измерение температуры в помещении (температуры воздуха и расчётной температуры) должно проводиться только в выбранной точке и при тех же общих условиях, что и измерение движения воздуха в помещении.

Системы кондиционирования воздуха снабжены фильтрами, предотвращающими попадание грязи из атмосферы в воздух помещений. Необходимо регулярно проверять работоспособность данных фильтров. Для этого измеряется давление на входе и выходе фильтра. Результат – дифференциальное давление. Если разница давления слишком высока, это означает, что фильтр загрязнён и требует замены.В приборе Тесто 435-4 имеется встроенный сенсор дифференциального давления, работающий в диапазоне 0 — 25 гПа. Для точности показаний предусмотрена температурная компенсация значения измерения дифференциального давления. Магнитные фиксаторы на задней панели прибора исключают необходимость постоянно держать прибор в руках.

Соблюдение режима расхода воздуха в вентиляционном воздуховоде чрезвычайно важно для обеспечения надлежащей работы системы вентиляции и кондиционирование воздуха.Внутренний сенсор дифференциального давления прибора Тесто 435-3 в сочетании с трубкой Пито, используется для измерений при высокой скорости потока (0 — 64 м/с) и высокой степени загрязнения. На дисплей Тесто 435-3 одновременно выводятся показания давления, скорости и объёмного расхода. Магнитные фиксаторы на задней панели прибора исключают необходимость постоянно держать прибор в руках.

Корректная настройка источников света на рабочих местах обеспечивает достаточную освещённость для работников и стимулирует производительность труда. Такое освещение позволяет избежать ошибок, преждевременной усталости от работы в сидячем положении, а также способствует концентрации внимания.Для измерения и оценки интенсивности освещённости (как естественной, так и искусственной) очень хорошо подходит прибор Тесто 435-2 с люкс-зондом.

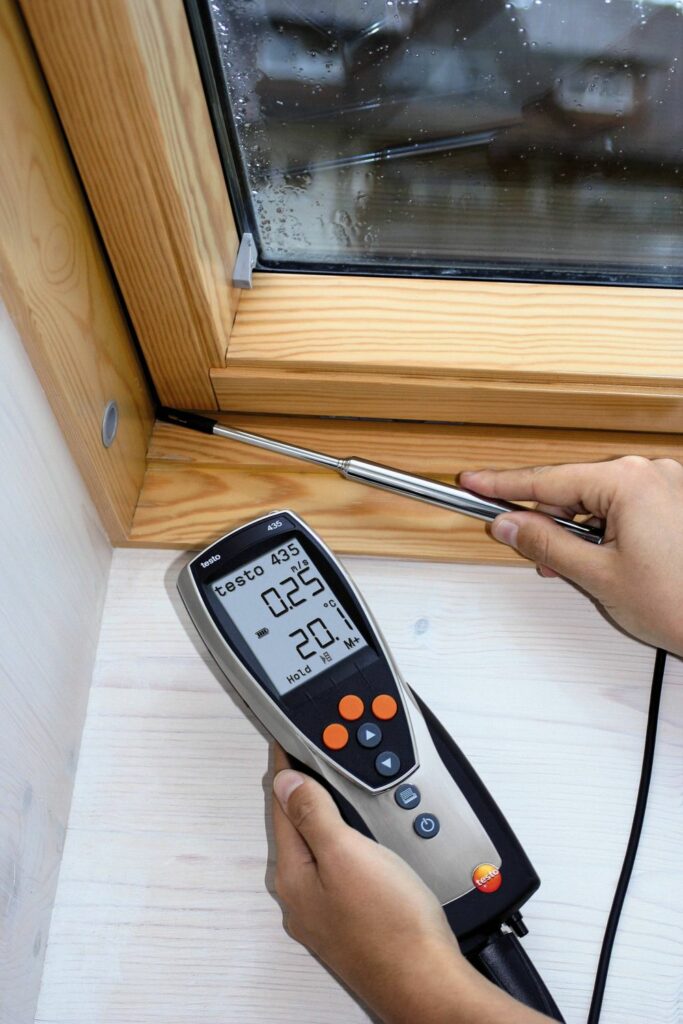

Скорость движения воздуха в помещении непосредственным образом влияет на тепловой комфорт. При оценке комфортности вполне можно учитывать уровни турбулентности и сквозняков.Уровень турбулентности указывает на степень колебания движения и скорость потока воздуха в помещении.

Под интенсивностью сквозняков обычно понимается нежелательное охлаждение тела по причине движения воздуха. Степень интенсивности сквозняка определяется по процентной доле сотрудников, чувствующих себя некомфортно.

Мультинаправленный зонд комфортности специально разработан для измерения уровня турбулентности согласно требованиям стандарта EN 13779, а также для оценки интенсивности сквозняков. В сочетании с прибором Тесто 435 результаты измерений согласно стандарту анализируются непосредственно в устройстве.

При реконструкции или капитальном ремонте зданий очень важно иметь возможность быстро определять потери тепла через окна и стены. Только так можно сократить энергозатраты и связанные с реконструкцией расходы.Коэффициент «U» – это наиболее важное значение при оценке передачи тепла, например, в старых зданиях, требующих капитального ремонта. Он позволяет оценивать теплогерметичность, например, выявлять утечки и определять даже малейшие движения воздуха в области окон.

Для расчёта коэффициента «U» необходимо 3 значения температуры:

• Внешняя температура
• Температура внутренней поверхности стены
• Температура в помещении

Зонд температуры устанавливается снаружи. Передаёт показания на измерительный прибор внутри помещения. Для измерения температуры поверхности три электрода зонда определения коэффициента «U» закрепляются на стене с помощью пластилина Температура воздуха регистрируется с помощью сенсора, расположенного в разъёме зонда. Прибор Тесто 435-2 автоматически рассчитывает коэффициент «U» по трём вышеуказанным значениям и выводит показания на дисплей. Преимущество: отсутствие необходимости ручных расчётов + быстрые и точные результаты.

Вкратце, прибор Тесто 435-2 поддерживает быстрый и точный расчёт коэффициента «U» + измерение значений параметров кондиционирования, вентиляции и качества воздуха в помещениях.

Определение качества воздуха в помещении (CO2) (Тесто 435 -1, 2, 3)

Низкое качество воздуха по причине высоких концентраций CO2 может вызывать усталость, отсутствие концентрации внимания и даже заболевания. По этой причине для обеспечения надлежащего качества воздуха необходимо принять соответствующие меры во избежание превышения концентрации CO2 свыше 1 000 ппм. Значения концентрации от 700 до 1 500 могут рассматриваться как «эталонные значения».

Для контроля качества воздуха в помещениях лучше всего подходит зонд качества воздуха. Данный зонд подходит для одновременной регистрации концентраций CO2, температуры, относительной влажности и абсолютного давления.

Угарный газ (CO) – это газ без цвета, запаха и вкуса, но обладающий высокой токсичностью. Он образуется в результате неполного сгорания веществ с содержанием углерода, таких как уголь, древесина, дизельное топливо, природный газ и пр. в нагревателях и двигателях сгорания. Концентрация CO быстро возрастает, особенно при недостатке кислорода. Это может представлять угрозу здоровью.Для обнаружения даже самых низких концентраций CO в окружающем воздухе прекрасно подходит зонд окружающего CO с прибором Тесто 435-1.
