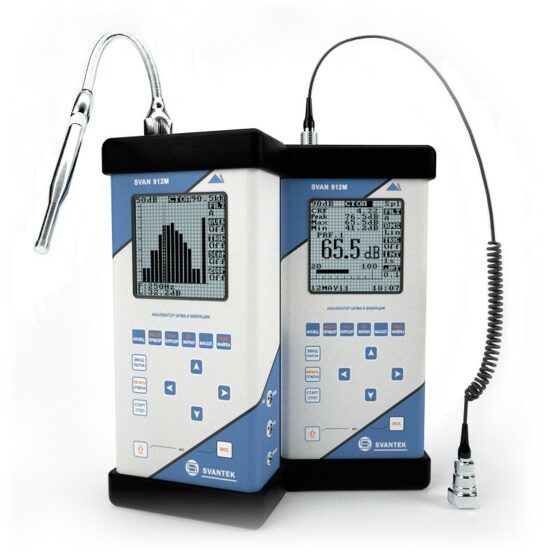

SVAN 912М — Шумомер, виброметр
SVAN-912М — полностью цифровой шумомер 1 класса точности (МЭК 61672 и ГОСТ 53188-1), виброметр (ИСО 8041:2005, ГОСТ ИСО 8041-2006) анализатор спектра с рабочей частотой до 90 000 Гц.
- Описание
- Отзывы (0)
Описание
SVAN 912М — Шумомер-виброметр с первичной поверкой
SVAN-912М — прецизионный прибор с мощными функциями для измерения шума и вибрации. Прибор SVAN-912М предназначен для профессиональных измерений шума и вибрации с целью решения научно-технических задач, экологического мониторинга окружающей среды, охраны труда и защиты здоровья людей от вредного акустического и вибрационного воздействия.
Шумомер-виброметр SVAN-912М представляет пользователю исключительную гибкость при выборе первичных преобразователей. На вход прибора можно напрямую подать сигнал в виде электрического напряжения, для измерения вибрации можно подключить любые типы акселерометров (с зарядовым выходом и с питанием IEPE), для измерения шума подключаются любые типы микрофонов (с поляризационным питанием 0В и 200В), также можно подать цифровой сигнал.
SVAN-912M позволяет одновременно измерять инфразвук и ультразвук. Для измерения ультразвука с прибором поставляется 1/4’’ ультразвуковой микрофон.
Стандартный комплект прибора SVAN-912М отличается мощным набором функциональных возможностей. Режимы ШУМОМЕР и ВИБРОМЕТР комплектуется большим набором корректирующих и интегрирующих фильтров. В стандартный набор прибора включены режимы 1/1 и 1/3 октавного и узкополосного БПФ анализа с частотным диапазоном до 90 кГц. Также в штатной комплектации поставляется режим ОСЦИЛЛОГРАФ, в котором непосредственно на большом ЖК экране прибора можно исследовать форму волны измеряемого сигнала.
SVAN-912М выполняет измерение по пяти независимым профилям, что означает возможность выполнять «многомерный» анализ измеряемого сигнала. На практике это позволяет пользователю одновременно измерять один и тот же акустический и вибрационный сигнал с разными весовыми корректирующими фильтрами и разными характеристиками детектора. Эта возможность чрезвычайно важна при сравнительном анализе.
Помимо этого прибор способен выполнять измерения по современным технологиям, таким как MLS и TDS благодаря встроенному генератору белого и розового шума.
Связь прибора с компьютером осуществляется с помощью программы SvanPC++ через порты RS-232 и USB.
Питается прибор от перезаряжаемого аккумулятора. Также питание прибора может осуществляться от внешнего источника постоянного тока (блока питания).
Прибор зарекомендовал себя как надежное и стабильное средство измерения.
Прибор SVAN-912M предназначен для:
- измерения инфразвука, звука, ультразвука на рабочих местах (АРМ и производственный контроль);
- измерения общей и локальной вибрации в производственных условиях;
- измерения шума и вибрации в жилых помещениях и на селитебной территории;
- измерения импульсного и тонального шума;
- измерения ударной вибрации;
- измерения шумовых и вибрационных характеристик источников;
- анализа акустических и вибрационных сигналов в 1/1, 1/3 октавных полосах частот до 90 кГц;
- узкополосного спектрального анализа до 90 кГц;
- статистического анализа измеряемых значений;
- контроля технического состояния машин в соответствии с требованиями ГОСТ ИСО 10816-1-97 и ГОСТ ИСО 2954-97;
- измерение уровня вибрации машин в зависимости от скорости вращения роторов;
- записи истории измерения с разрешением до 200 значений в секунду
ОСОБЕННОСТИ ПРИБОРА SVAN-912M:
| 1 | Сертифицирован как средство измерения в России (номер в государственном реестре № 32571-06). |
| 2 | Шумомер 1 класса точности в соответствии с МЭК 62672:2002 и ГОСТ 53188.1-2008 |
| 3 | Виброметр для измерения общих технических параметров вибрации (виброускорения, виброскорости, виброперемещения) и вибрации воздействующей на организм человека (фильтры HMV) в соответствии с ИСО 8041:2005 и ГОСТ ИСО 8041-2006. |
| 4 | Измерение общей вибрации в соответствии с ИСО 2631-1,2,5 и ГОСТ 31191.1,2. |
| 5 | Измерение локальной вибрации в соответствии с ИСО 5349-1,2 и ГОСТ 31192.1,2 |
| 6 | Измерение технической вибрации в соответствии ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на не вращающихся частях. Часть 1. Общие требования; и ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений. |
| 7 | Пять профилей позволяют параллельно измерять один и тот же сигнал с различными корректирующими фильтрами и постоянными времени детектора СКЗ, что по существу означает наличие пяти шумомеров или виброметров в одном корпусе. |
| 8 | Прибор может комплектоваться любыми типами микрофонов и акселерометров |
| 9 | 1/1 и 1/3 октавный спектральный анализ в реальном времени в частотном диапазоне до 90,0 кГц; |
| 10 | Узкополосный БПФ анализ в реальном времени с разрешением 400, 800 и 1600 линий в частотном диапазоне до 90,0 кГц. |
| 11 | Исключительная возможность протоколирования результатов измерений: двенадцать различных измеряемых значений одновременно записываются в память прибора с шагом до 50 миллисекунд (200 измерений в секунду)! |
| 12 | Встроенный генератор сигналов (синусоидальный сигнал, белый шум, розовый шум). |
| 13 | Мощная функция записи истории измерения в буферную память прибора. |
| 14 | Мощные функции когерентного усреднения. |
| 15 | Порты для коммуникации: USB, RS-232. |
| 16 | Программируемое время линейного усреднения до 24 часов. |
| 17 | Результаты измерений можно дополнительно обработать и подготовить к публикации в программе SvanPC++. |
| 18 | Питание прибора осуществляется: от встроенного перезаряжаемого аккумулятора, время непрерывной работы более 8 часов; от сети 220В; от компьютера при подключении через USB порт. |
| 19 | Легкий и прочный корпус. Надежность, стабильность показаний и высокое качество прибора. |
{
t
РЕЖИМЫ РАБОТЫ ПРИБОРА SVAN-912M:
| ШУМОМЕР (штатный) | Одновременное измерение всех акустических параметров в пяти профилях: Leq, Spl, SEL, LEPd, Lden, Ltm3, Ltm5, Статистика — Ln (L1-L99), LMax, LMin, LPeak;Измерение акустических параметров с частотными характеристиками A, C, Z, G; Измерение инфразвука; Вычисление статистических значений (гистограммы и процентилей); Измерение акустических параметров с линейным и экспоненциальным усреднением; Запись истории измерения всех значений в буфер прибора с разрешением до 200 измерений в секунду! Ручное и автоматическое сохранение результатов измерений. |
| ВИБРОМЕТР (штатный) | Одновременное измерение всех вибрационных параметров в пяти профилях: СКЗ, VDV, MTVV, MAX, ПИК, ПИК-ПИК в соответствии с ГОСТ ИСО 8041:2006; Измерение виброускорения, виброскорости, виброперемещения; Измерение общей вибрации в соответствии с ГОСТ 31191.1-2004; Измерение локальной вибрации в соответствии с ГОСТ 31192.1-2004 (ИСО 5349-1,2); Измерение вибрации машин по ГОСТ ИСО 10816-1-97 и ГОСТ ИСО 2954-97; Запись истории измерения всех значений в буфер прибора с разрешением до 200 измерений в секунду! Ручное и автоматическое сохранение результатов измерений. |
| 1/1 и 1/3 ОКТАВНЫЙ АНАЛИЗАТОР СПЕКТРА (штатный) | Измерение инфразвука в диапазоне 2,0 Гц — 20 Гц. Измерение ультразвука в диапазоне 10,0 кГц — 90,0 кГц. Измерение уровня звукового давления и виброускорения, виброскорости, виброперемещения в шестнадцати 1/1 октавных полосах частот от 1,0 Гц до 63,0 кГц в реальном времени; Измерение уровня звукового давления и виброускорения, виброскорости, виброперемещения в пятидесяти 1/3 октавных полосах частот от 0,8 Гц до 80,0 кГц; Статистический анализ в каждой 1/1 и 1/3 октавной полосе. Измерение одночислового значения в любом частотном диапазоне и с любой коррекцией, задаваемыми в спектральном фильтре пользователя. Запись истории измерения спектров в буфер прибора с разрешением 200 спектров в секунду! Ручное и автоматическое сохранение результатов измерений. |
| УЗКОПОЛОСНЫЙ АНАЛИЗАТОР СПЕКТРА (БПФ) (штатный) | Измерение звукового давления или виброускорения, виброскорости, виброперемещения в узкополосном спектре с разрешением 400, 800, 1600 линий с применением временного весового окна Ханнинга, с плоской вершиной, прямоугольного или Кайзера-Бесселя в частотном диапазоне от 0,2 Гц до 90,0 кГц; Запись истории измерения спектров в буфер прибора. Ручное и автоматическое сохранение результатов измерений |
| ОСЦИЛЛОГРАФ (штатный) | Измерение всех параметров в режиме ШУМОМЕР или ВИБРОМЕТР.Просмотр формы волны измеряемого сигнала. Ручное и автоматическое сохранение результатов измерений. |
ИЗМЕРЯЕМЫЕ ЗНАЧЕНИЯ SVAN-912М В РЕЖИМЕ ШУМОМЕРА:
| Spl | уровень звука, измеренный СКЗ детектором с постоянными времени экспоненциального усреднения SLOW, FAST, IMPULS |
| Lmax | максимальный уровень звука за время измерения |
| Lmin | минимальный уровень звука за время измерения |
| Lpeak | уровень звука, измеренный PEAK детектором |
| Leq | эквивалентный уровень звука |
| SEL | эквивалентный уровень звука, измеренный за 1 секунду |
| LEPd | эквивалентный уровень звука, приведённый к 8 часам |
| Ln | статистические характеристики, измеренного уровня звука |
| OVL | процент времени нахождения прибора в режиме перегрузки |
ИЗМЕРЯЕМЫЕ ЗНАЧЕНИЯ SVAN-912М В РЕЖИМЕ ВИБРОМЕТРА:
| СКЗ | среднеквадратичное значение виброускорения, виброскорости, виброперемещения |
| СКЗ(W-Bz) СКЗ(W-Bxy) СКЗ(W-Bc) | “общая вибрация” — среднеквадратичное корректированное значение виброускорения на рабочих местах и в жилых помещениях в соответствии с ИСО 8041:1990; |
| СКЗ(H-A) | “локальная вибрация” — среднеквадратичное корректированное значение виброускорения на рабочих местах в соответствии с ИСО 8041:1990; |
| СКЗ(Wk) СКЗ(Wd) СКЗ(Wc) СКЗ(We) СКЗ(Wj) СКЗ(Wm) СКЗ(Wb) СКЗ(Wg) | “общая вибрация” — среднеквадратичное корректированное значение виброускорения на рабочих местах и в жилых помещениях в соответствии с ИСО 8041: 2005 и ГОСТ ИСО 8041:2006; |
| СКЗ(Wh) | “локальная вибрация” — среднеквадратичное корректированное значение виброускорения на рабочих местах в соответствии с ИСО 8041: 2005 и ГОСТ ИСО 8041:2006; |
| MTVV | максимальное текущее значение вибрации по ИСО 8041: 2005; ГОСТ ИСО 8041-2006; |
| VDV | доза вибрации по ИСО 8041: 2005, ГОСТ ИСО 8041-2006; |
| PEAK | пиковое значение вибрации; |
| P-P | размах между максимальным и минимальным значением вибрации. |
ИЗМЕРЯЕМЫЕ ЗНАЧЕНИЯ SVAN-912М В РЕЖИМЕ АНАЛИЗАТОРА СПЕКТРА:
| 1/1 спектр | уровни звукового давления и виброускорение, виброскорость, виброперемещение в 1/1 октавных полосах частот; |
| 1/3 спектр | уровни звукового давления и виброускорение, виброскорость, виброперемещение в 1/3 октавных полосах частот; |
| БПФ | узкополосный спектр виброускорения, виброскорости, виброперемещения параметра с разрешением 1600, 800, 400 линий |
ИЗМЕРЯЕМЫЕ ЗНАЧЕНИЯ SVAN-912М В РЕЖИМЕ ОСЦИЛЛОГРАФ:
| Lv | форма волны измеряемого сигнала |
ФОРМЫ ПРОТОКОЛИРОВАНИЯ И СОХРАНЕНИЯ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
| РЕЗУЛЬТАТ ИЗМЕРЕНИЯ | Одночисловое значение — мгновенный или усреднённый результат за время измерения. Ручное и автоматическое сохранение результата измерения. |
| ИСТОРИЯ ИЗМЕРЕНИЯ | Одночисловые значения, по которым было выполнено усреднение за время измерения, записанные в память прибора с заданной скоростью. Возможная скорость записи до 500 измерений в секунду! Автоматическое сохранение истории измерения. |
Комплектация прибора и стоимость SVAN-912М
| SVAN-912M | прецизионный шумомер, виброметр, анализатор спектра (1 класс точности) | — |
номер в Государственном реестре средств измерений 32571-06 | ||
| Функции и аксессуары, включенные в базовый комплект поставки | ||
| измерение максимального, минимального, импульсного, текущего и эквивалентного уровня звука | ||
| измерение инфразвука | ||
| измерение ультразвука до 90 кГц | ||
| измерение общей и локальной вибрации | ||
| измерение максимальной вибрации и дозы вибрации | ||
| спектральный анализ в 1/1 и 1/3 октавных полосах | ||
| узкополосный спектральный БПФ анализ | ||
| 40AN конденсаторный микрофонфирмыGRAS (Дания) | ||
| SV01 микрофонный предусилитель | ||
| АР98 акселерометр, или аналогичный трехосевой | ||
| SC17 USB кабель | ||
| SA19 сумка | ||
| программное обеспечение | ||
| паспорт-руководство по эксплуатации | ||
Дополнительное оборудование и аксессуары к базовому комплекту | ||
AL-20 | первичная поверка прибора в органах метрологии и сертификации | — |
* — без первичной поверки прибора
НОРМАТИВНЫЕ ДОКУМЕНТЫ
| соответствие стандартам (1 класс точности) | IEC 651:1979; EN 60651:2001; IEC 804: 1985; EN 60804: 2000; IEC 61620:1995; IEC 61672-1: 2002; IEC 61260:1995; IEC 61252:1997; ISO 8041: 1990; ISO 8041: 1999; ISO 10816-1: 1995; ГОСТ Р 53188.1-2008 Шумомеры. Часть 1. Технические требования ГОСТ 17168-82 Фильтры октавные и третьоктавные ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений. ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Тебования к средствам измерений |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SVAN-912М В РЕЖИМЕ ШУМОМЕРА
| измеряемое значение | Leq, Spl, SEL, LEPd, Lden, Ltm3, Ltm5, Статистика — Ln (L1-L99), LMax, LMin, LPeak |
| частотный диапазон | от 0,5 Гц до 90 000 Гц |
| микрофон | 1/2” конденсаторный микрофон: — поляризация 0 В или 200В; — чувствительность 50 мВ/Па; — ёмкость 17 пФ |
| диапазон измерений | 21 дБА-140 дБА |
| линейные рабочие диапазоны | четыре диапазона: 21 дБА — 80 дБА; 30 дБА — 100 дБА, 50 дБА — 120 дБА, 70 дБА — 140 дБА |
| уровень собственного шума | < 14 дБА |
| уровень собственного шума при закороченном входе | < 11 дБА |
| общая погрешность при измерении | < 0,7 дБ |
| частотные корректирующие характеристики (фильтры) | A, C, Z по ГОСТ 53188.1-2008 (МЭК 61672-1:2002) G по ИСО 7196 |
| тип временного усреднения | линейное, экспоненциальное |
| постоянные времени экспоненциального усреднения | Slow, Fast по ИСО 61672, Класс 1, ГОСТ 53188-1-2008, Impuls по ИСО 60804, Класс 1 |
| постоянные времени линейного усреднения | — от 1 секунды до 24 часов с шагом 1 секунда; — неограниченное время усреднения — (Н/О). |
| циклы временного усреднения (линейного и экспоненциального) | — от 1-го цикла до 1000 циклов; — неограниченное количество циклов — (Н/О). |
| когерентное усреднение | тип триггера: Фронт+, Фронт-, Порог+, Порог-, Градиент, внешний триггер |
| тип СКЗ детектора | цифровой, истинный СКЗ с ПИК детекцией, разрешение — 0,1 дБ; диапазон — 327,7 дБ |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SVAN-912М В РЕЖИМЕ ВИБРОМЕТРА
| измеряемое значение | СКЗ, VDV, MTVV, MAX, ПИК, ПИК-ПИК, виброускорение, виброскорость, виброперемещение |
| частотный диапазон | от 0,5 Гц до 90 000 Гц реально измеряемый диапазон зависит от частотной характеристики используемого акселерометра |
| акселерометр | тип IEPE (TNC разъём); комплектуется акселерометрами (по заказу покупателя): — фирмы Dytran Instruments тип 3185D или D3143M1; — фирмы Глобал Тест тип АР98 или АР 2082 |
| диапазон измерений | от 0,001 м/с2 до 500 м/с2 (от 60 дБ до 174 дБ, отн. 10-6 м/с2) с акселерометром 3185D |
| линейные рабочие диапазоны | четыре диапазона 60 дБ — 120 дБ; 80 — 140 дБ; 100 дБ — 160 дБ; 110 дБ — 180 дБ |
| уровень собственного шума при закороченном входе | < 25 дБ |
| фильтры верхних частот | HP1, HP3, HP10 удаляют низкочастотные помехи и измеряют виброускорение в частотном диапазоне начиная с 1Гц, 3Гц, 10Гц |
| интегрирующие фильтры | Vel1, Vel3, Vel10 реализуют процедуру однократного интегрирования, результат измерения — виброскорость Dil1, Dil3, Dil10 реализуют процедуру двойного интегрирования, результат измерения — виброперемещение |
| интегрирующий фильтр для технических измерений | VelMF измерение виброскорости в частотном диапазоне от 10 Гц до 1000Гц Гц в соответствии с требованиями: ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на не вращающихся частях. Часть 1. Общие требования ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений. |
| частотные корректирующие характеристики (фильтры HVM) | W-Bz, W-Bxy, W-Bc, H-A корректирующие фильтры соответствуют требованиям ИСО 8041:1990 и СН 2.2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий» корректирующие фильтры требованиями ИСО 8041:1999, ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31191.1-2004, |
| общая погрешность при измерении виброускорения | < ± 0,5 дБ |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SVAN-912М В РЕЖИМЕ 1/1 и 1/3 ОКТАВНОГО АНАЛИЗАТОРА
| первичные преобразователи | микрофоны и вибропреобразователи (тип IEPE); прямой вход по напряжению |
| 1/1 октавные фильтры | шестнадцать 1/1 октавных фильтров реального времени с центральными частотами от 2,0 Гц до 63,0 кГц, по МЭК 61260:1995 |
| 1/3 октавные фильтры | пятьдесят 1/3 октавных фильтров реального времени с центральными частотами от 1,0 Гц до 80,0 кГц, по МЭК 61260:1995 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SVAN-912М В РЕЖИМЕ УЗКОПОЛОСНОГО (БПФ) АНАЛИЗАТОРА
| количество линий вычисления спектра мощности в реальном времени | 1600, 800, 400 |
| частота оцифровки | 48 кГц, 96 кГц, 192 кГц |
| временные окна | Ханнинга; прямоугольное; с плоской вершиной; Кайзера-Бесселя |
| усреднение | линейное, линейное с накоплением |
| перекрытие | до 99% |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SVAN-912М В РЕЖИМЕ ОСЦИЛЛОГРАФА
| измеряемое значение | временная форма волны |
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА SVAN-912М
| количество каналов | один |
| АЦП | частота дискретизации 192 кГц; глубина квантования 16 бит |
| дисплей | графический LCD с подсветкой, размер 128 х 128 точек |
| память | встроенная до 64 мБ флеш память; |
| порты и протоколы для коммуникации | RS-232, USB, USB HOST, IrDA (инфракрасный порт), GPRS модем |
| питание | — перезаряжаемый свинцовый аккумулятор; — от сети 220В при подключении через сетевой адаптер |
| размер | 250 мм х 112 мм х 66 мм (без предусилителя и микрофона) |
| вес | 1,8 кГ с аккумулятором |
